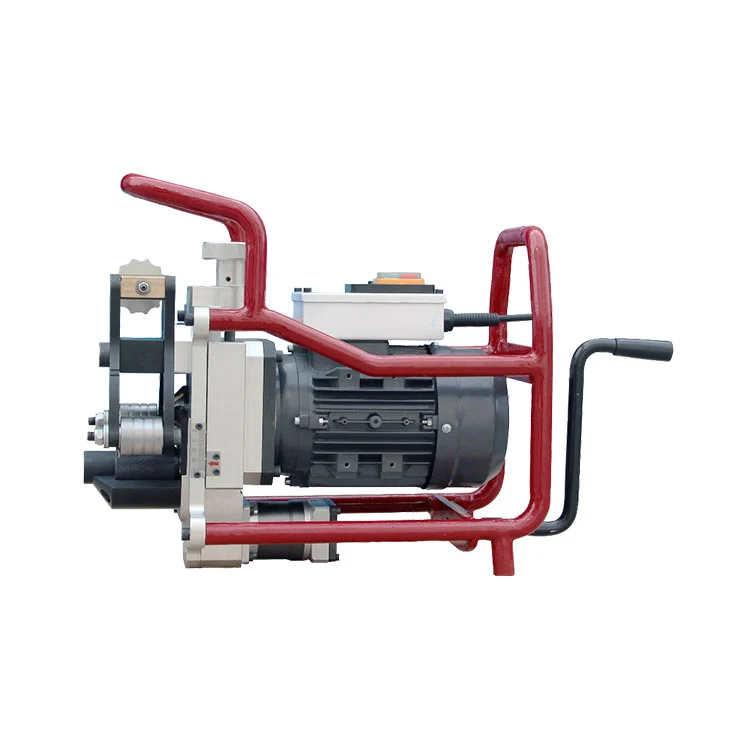

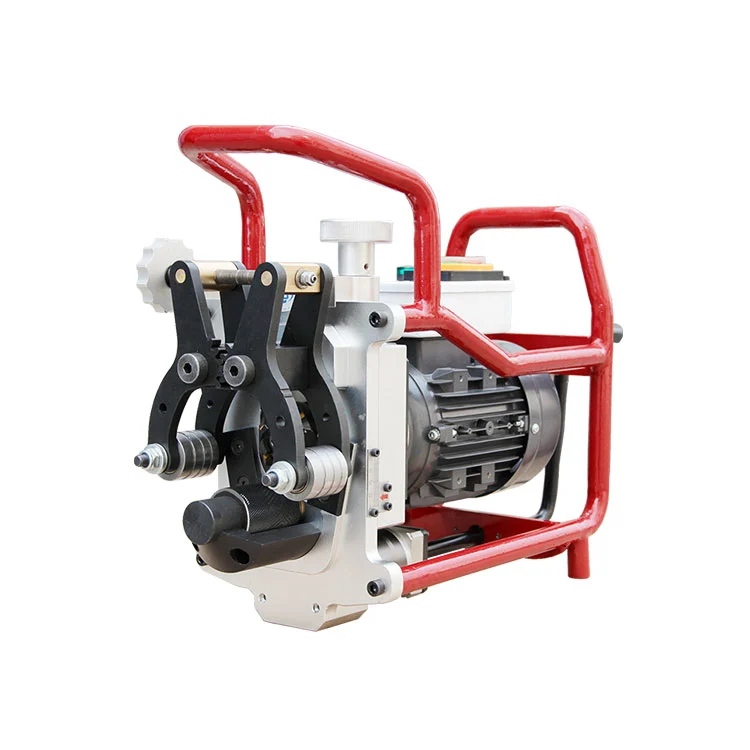

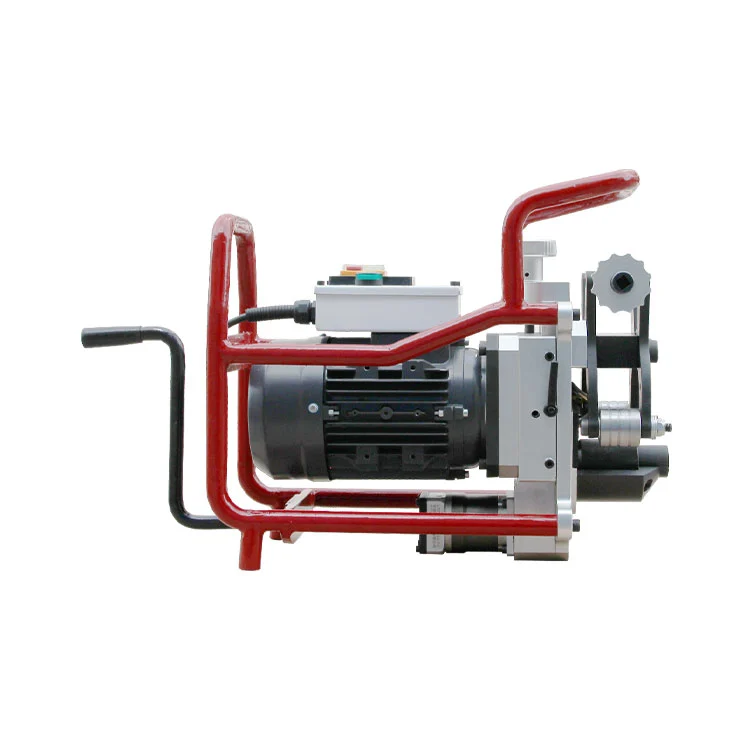

手動フルサイズ面取り機

Xianjin が開発した手動フルサイズ面取り機は、コンパクトなポータブル面取り機です。からのパイプを処理します。114mm直径に上限はなく、最大ベベル深さは15mmまでのプレートで動作します。15mm厚い。高精度の交換式チップ刃を4枚装備し、正確な造形を実現します。30°、37.5°、45°優れた加工品質を実現するベベル。

製品の特徴

迅速かつ簡単な設置と操作

ユーザーフレンドリーな操作性を備えたクイックマウント設計。フライス加工を採用した手動フルサイズ面取り機は、管端の母材を傷めず、鉄粉の発生も少なく、従来の面取り方法に代わる装置です。

幅広い用途と強力な互換性

適用可能な最小パイプ径:114mm、最大直径に上限はありません。最大ベベル深さに達する15mm;までのプレートも処理できます15mm厚い。ステンレス鋼、炭素鋼、合金鋼などに対応します。石油化学、電力、造船、飲料、乳製品、製薬などの業界で広く使用されています。

費用対効果の高い運用と低いメンテナンスコスト

市販の標準切削工具が取り付けられます。スペアパーツの入手が容易なため、全体の運用コストが効果的に削減されます。

高性能かつ効率的な加工

優れた処理効率を実現します。面取り加工219×8mmパイプは以内に仕上げることができます1分、溶接前のベベル準備要件を効率的に満たします。

技術的パラメータ

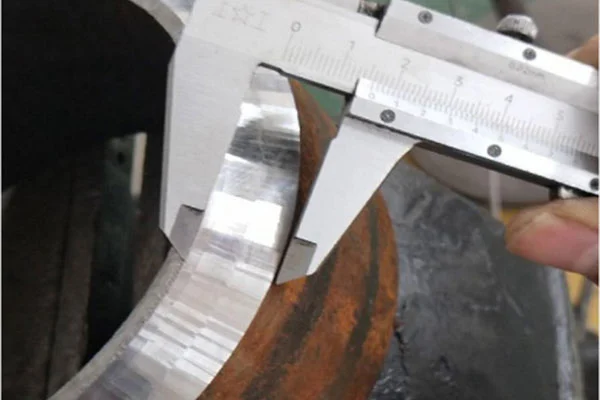

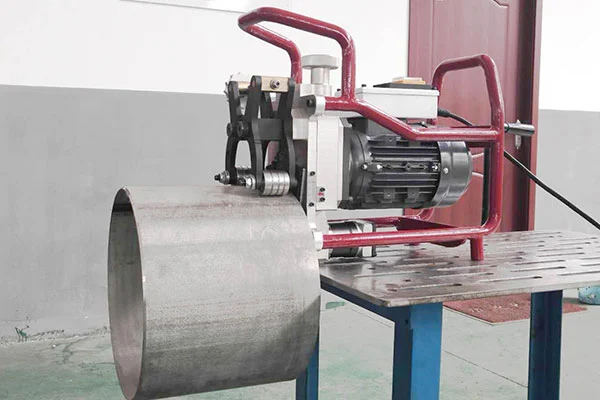

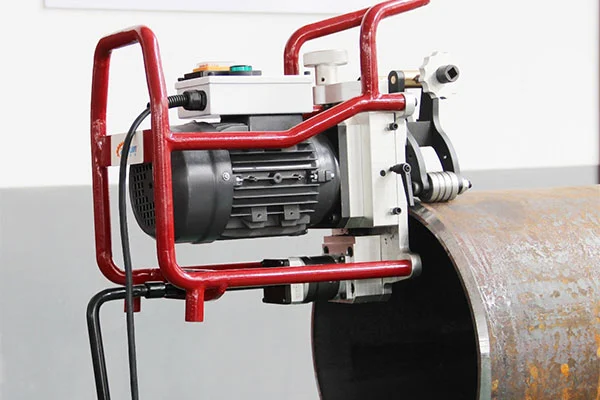

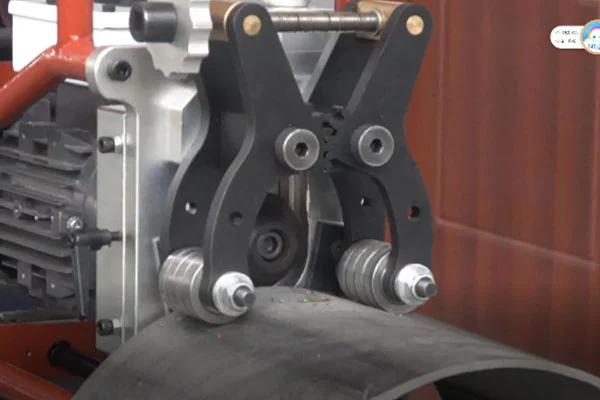

現場での使用例

よくある質問

Q1: 面取り機の主な利点は何ですか?

A: 手動フルサイズ面取り機はコンパクトで持ち運びが簡単で、パイプ端への取り付けと取り外しが簡単です。加工中に火花が発生せず、パイプ端の母材に損傷を与えず、鉄片の発生も最小限に抑えられるため、研削などの従来の面取りプロセスの代替として機能します。高精度4枚刃を搭載し、優れた開先加工品質を実現し、パイプ・板材ともに効率よく加工できます。

Q2：面取り機の加工効率はどのくらいですか？

A: このマシンは、迅速なインストールと簡単な操作を特徴としています。しっかりとクランプすれば、わずか 12 インチの標準鋼管の高品質な面取りが完了します。45秒、迅速な溶接前のベベル準備を実現します。

Q3: 面取り機で加工できるパイプやプレートの仕様は何ですか?

A: 加工可能な最小パイプ径は次のとおりです。114mm直径の上限はありません。最大ベベル深さは次のとおりです。15mm最大のプレートも処理できます。15mm厚さ的には。

Q4:面取り機はどのような面取り角度をサポートしていますか?

A: 交換可能なツールヘッドを採用しており、刃先角度を正確に生成できます。30°、37.5°、45°、さまざまな溶接手順の角度要件を満たします。

Q5: 面取り機は主にどの業界に適用されますか?

A: 手動フルサイズ面取り機は、半導体、電子機器、醸造所、製薬、バイオテクノロジー、飲料、乳製品、圧力容器、石油・ガス、化学、航空宇宙、造船、電力建設、ボイラーおよび水処理業界で広く使用されています。パイプ切断後の直接溶接に最適な装置です。

技術基準

このマニュアルのフルサイズ面取り機 (設計、製造) およびそのスペアパーツは、仕様で指定されている技術パラメータおよび要件を除き、国家規格 (GB)、業界規格 (JB、DL...)、および国際規格 (SI、ANSI、ASME、AWS、API、DIN、ISO) の最新バージョンに準拠しています。製品の設計および製造実施の基準は次のとおりです。

• 機械設備設置エンジニアリングの建設および承認に関する一般規定 GB50231-98

• 電気機器の安全設計に関するガイドライン GB4064-1983

• 機械的安全性 - 機械電気機器 GB 5226.1-2002

• 絶縁導体のマーキング GB4884-85

• 鋼構造物の建設品質の承認に関する規定 GB 50205-2002

• 鋼構造の設計基準 GB 50017-2003

• プロセスパイプラインの製造標準は ASTM B31.3 です。

• 国際規格（SI、ANSI、AWS、API、DIN、ISO）
