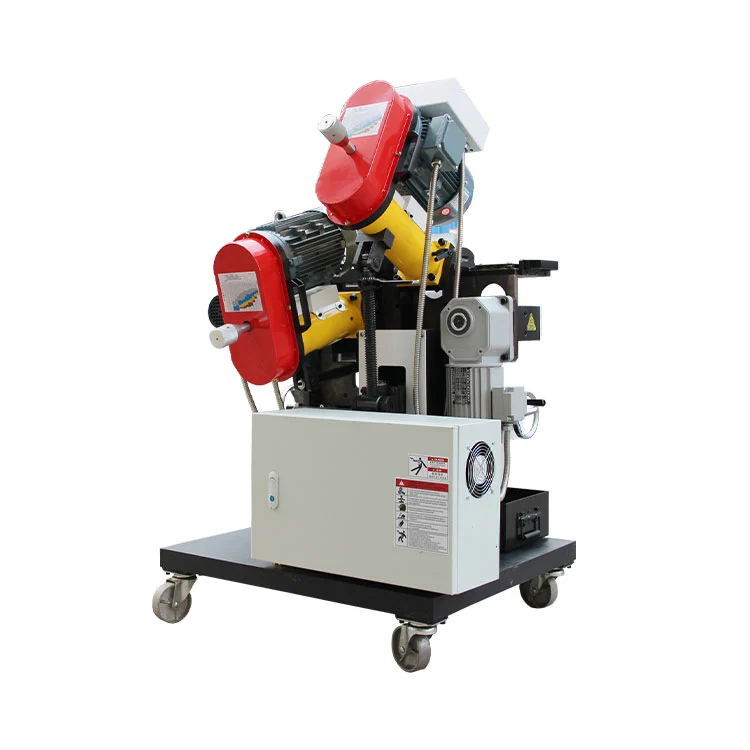

鋼板の面取りは、信頼性の高い溶接を行うための重要な準備ステップです。西安を提供します鋼板ベベルフライス盤正確で再現性があり、効率的なプレートエッジ処理を求めるメーカー向け。炭素鋼、ステンレス鋼、その他の金属プレート用に設計されたこの自走式フライス加工ソリューションは、デュアルスピンドル面取り、自動移動、および調整可能な加工パラメータを組み合わせて、一貫した溝形状を維持しながら手動での取り扱いを軽減します。
適切に処理された鋼板のエッジは、溶接の品質、接合部の溶け込み、生産効率に直接影響します。最新の鋼板ベベルフライス盤は、低速の手動研削や従来の刃先処理プロセスを制御された冷間フライス加工に置き換えることができます。 Xianjin の ZM-100X モデルは、板厚 5 ～ 80 mm に対応するように設計されており、ベベル角度の調整、自動トラベル、上下同時のベベル加工を備えています。デュアルドライブ構造、スプリングサポート設計、刃先交換式超硬インサート、自走式動作により、要求の厳しいプレート製造や溶接準備用途に適しています。
目次
鋼板の面取りプロジェクトを開始するにはどうすればよいですか?
鋼板の面取りはなぜ重要ですか?
厚い鋼板を溶接する前に、多くの場合、エッジを特定の溝プロファイルに成形する必要があります。目的は単に物質を除去することではありません。ベベルの形状は、溶接材料がどのように接合部に入るのか、および 2 つのプレートをいかに効果的に接合できるかに影響します。
製造環境では、ベベル寸法が一貫していないため、追加の取り付け作業、研削作業、または溶接作業が発生する可能性があります。手動による方法は、特に長いプレートの端を繰り返し処理する必要がある場合、オペレーターの経験に大きく依存する場合もあります。
制御されたフライス加工プロセスには、いくつかの実用的な利点があります。
- より一貫したベベル幅と角度。
- 手研ぎへの依存を軽減します。
- 複数のワークピースにわたる再現性が向上します。
- 補助的な取り扱い要件が軽減されます。
- 後続の溶接作業のために、より滑らかなフライス加工された表面。
- 長い鋼板のエッジをより効率的に処理します。
したがって、プレートの製造を頻繁に行うメーカーにとって、適切なエッジ処理技術を選択することは、溶接の準備時間と全体的な生産フローの両方に影響を与える可能性があります。
鋼板ベベルフライス盤とは何ですか?
鋼板面取りフライス盤は、制御された角度と深さで鋼板から材料を除去するように設計された工業用エッジ処理システムです。熱切断とは異なり、フライス加工は、回転切削工具を使用して必要な刃先プロファイルを作成する冷間機械加工プロセスです。
西安 の ZM-100X ソリューションは、炭素鋼、ステンレス鋼、その他の金属プレートの溶接前面取りと面取り用に設計されています。 2軸構造により、上下の面取り加工が1回の加工で完了し、ワークの回転や再クランプの手間が軽減されます。
この機械は、K/X、V/Y、0°、U/J プロファイルを含むいくつかのベベル構成をサポートしているため、メーカーはエッジの準備をさまざまな溶接要件に適応させることができます。
購入者が評価すべき主な機能は何ですか?
1. デュアルスピンドル面取り加工
デュアルスピンドル構成は、生産性を重視した主な機能の 1 つです。この機械は上部と下部のベベルを同時に処理できるため、二次的な取り扱いやワークピースの位置変更を減らすのに役立ちます。
2.デュアルドライブトラベルシステム
2 つの同期した走行モーターにより、プレートの端に沿った安定した動きを維持できます。 3,000W×2のメインモーターと高トルク低速駆動出力を採用し、重切削の厚板加工をサポートします。
3. 調整可能なベベルパラメータ
加工パラメータは、材料の厚さと必要な溝の形状に応じて調整できます。 ZM-100X は、0° ～ 60° の上部ベベル角度範囲、0 ～ 1.2 m/min の移動速度、および 800 RPM のカッターヘッド速度を提供します。
4. 自走運転
オペレーターが機械を押し続ける必要はなく、自走式構造がワークに沿って自動的に移動します。これにより、長時間にわたるエッジ処理操作中の物理的な作業負荷を軽減できます。
5. バネ支持構造
内蔵のデュアルスプリング機構は、ワークピースと作業面の間の差異を補正するのに役立ちます。また、切削振動を吸収し、機械の動きを滑らかに保ちます。
6. 交換可能な超硬インサート
カッターは刃先交換式コーティング超硬インサートを使用しています。この設計により、カッターヘッド全体を交換せずに摩耗したインサートを交換できるため、日常的な工具のメンテナンスが簡素化され、消耗品のコストが管理されます。
技術仕様の概要
以下の仕様は、メーカーが公開している製品情報に基づいて、ZM-100X モデルの主な処理能力を要約したものです。
| パラメータ | ZM-100X仕様 | 実用的な意義 |
|---|---|---|
| 板厚 | 5～80mm | 幅広い製版作業に適しています |
| 上部ベベル角度 | 0°～60° | さまざまな溶接開先要件をサポート |
| 下部ベベル角度 | 0°～45° | 柔軟な下端の準備が可能 |
| 移動速度 | 0～1.2m/分 | さまざまな加工条件に合わせて動作を調整可能 |
| カッターヘッド速度 | 800RPM | 制御されたフライス加工パフォーマンスをサポート |
| ベベル微調整 | 1.5mm/ステップ | セットアップ時に寸法調整が可能 |
| クランプ厚さ | 5～80mm | さまざまな板厚に対応 |
| シングルパスベベル | C0～C20mm | 制御された材料除去をサポート |
| 最大ベベル | C60mm | 広い面取り能力を提供します |
| 表面粗さ | ≦Ra3.2μm | 滑らかなフライス加工されたベベル表面を生成します |
| カッター構成 | Φ80mmカッターヘッド×2 | 両面面取り操作が可能 |
| インサートライフ | 600 ～ 800 m の炭素鋼。 300 ～ 500 m ステンレス鋼 | 工具の消費量の見積もりに役立ちます |
この機器はどこで使用されますか?
鋼板のエッジフライス加工は、溶接またはその後の製造前にプレートのエッジを準備する必要がある場合に関連します。一般的なアプリケーション環境には次のものがあります。
- 鉄骨構造物の製作。
- 圧力容器の製造。
- パイプラインおよびパイプ関連の製造。
- 重機製造。
- 造船および海洋加工。
- 建設機械の製造。
- 大型の金属構造アセンブリ。
- 一般的な溶接や金属加工のワークショップ。
ステンレス鋼や炭素鋼を加工する施設では、コーティングされた超硬インサートを使用し、加工パラメータを調整できるため、装置は変化する生産要件にさらに適応できます。
フライス加工は生産にどのような利点をもたらしますか?
一貫したエッジジオメトリ
制御されたミリングパラメータにより、処理されたエッジに沿ってより均一なベベルプロファイルを維持することができます。これは、複数のプレートが一貫した溶接仕様を満たす必要がある場合に特に役立ちます。
手作業の削減
自走式の移動により、手動で押し続ける必要がなくなります。自動走行構造により、長時間の加工作業におけるオペレータの負担を軽減できます。
上部と下部の準備を迅速化
デュアルスピンドル設計により、上部と下部のベベルを同時に加工できます。 Xianjin が公開した仕様によると、この構成により、両側で準備が必要な場合に、繰り返しのワークの反転と再クランプが回避されます。
工具交換の複雑さを軽減
刃先交換式超硬チップは個別に交換可能です。このアプローチにより、定期的なカッターのメンテナンスが、インサートの摩耗後に切削アセンブリ全体を交換するよりも簡単になります。
より優れたワーク保護
駆動ゴムローラーは、機械の走行中にプレート表面が損傷する可能性を軽減するように設計されています。セルフタイト構造により、加工中のエッジの滑りも軽減します。
メーカーは適切なマシンをどのように選択すべきでしょうか?
プレート面取りシステムを購入する前に、メーカーはモーター出力やヘッドライン処理速度だけに焦点を当てるのではなく、実際の生産条件に照らして機械を評価する必要があります。
- プレートの厚さを確認してください:機械のクランプおよび加工範囲が通常の板厚をカバーしていることを確認してください。
- ベベル要件を定義します。溶接プロセスに V、Y、K、X、U、J、またはその他のエッジ プロファイルが必要かどうかを確認します。
- 生産量を評価する:大量の操作では、自走式およびデュアルスピンドル処理のメリットがさらに高まります。
- マテリアルのタイプを考慮してください。炭素鋼とステンレス鋼には、切断や工具の要件が異なる場合があります。
- 調整機能の確認:ベベル寸法を制御するには、微調整と可変移動速度が重要です。
- ツールの可用性を確認します。標準化された交換可能なインサートにより、長期的なメンテナンスが簡素化されます。
- アフターサポートを検討してください。購入前に、応答時間、保証範囲、テクニカル サポートを評価する必要があります。
さまざまな装置オプションを比較するメーカー向けに、Xianjin Steel Plate Bevel Milling Machine は、板厚、ベベル範囲、カッター構成、および動作特性を評価するための詳細な技術情報を提供します。
よくある質問
機械はどのような材料を処理できますか?
この機械は、炭素鋼、ステンレス鋼、その他の金属プレートの溶接前面取り用に設計されています。実際の切削条件は、特定の材料および加工要件に応じて選択する必要があります。
ZM-100Xはどのくらいの板厚まで対応できますか？
公表されているクランプおよび加工範囲は 5 ～ 80 mm です。メーカーは注文前に実際のワーク寸法と必要なベベル形状を確認する必要があります。
上下のヤゲン加工は同時に加工できますか？
はい。デュアルスピンドル構造は、上下の面取りを同時に実行できるように設計されており、ワークの反転や繰り返しのクランプの必要性を軽減します。
どのようなベベル角度が利用可能ですか?
公開されている調整範囲は、上部ベベルで 0° ～ 60°、下部ベベルで 0° ～ 45° です。適切な設定は、必要な溶接継手の構成によって異なります。
カッターインサートの寿命はどのくらいですか?
西安 では、炭素鋼の加工ではおおよそのインサート寿命を 600 ～ 800 m、ステンレス鋼の場合は 300 ～ 500 m と指定しています。実際の寿命は、材料特性、ベベル寸法、切削条件、および操作方法によって異なります。
機械を手動で押す必要がありますか?
いいえ。この機械は自走式走行システムを使用しているため、手動で押し続ける必要がなく、自動的にプレートに沿って移動できます。
どのような保証や技術サポートが受けられますか?
公開されている製品情報によると、この機器には受領日から 12 か月の無償保証が含まれています。 Xianjin はまた、保証期間中および保証期間後も技術相談とメンテナンス サポートが利用可能であると述べています。
鋼板の面取りプロジェクトを開始するにはどうすればよいですか?
適切なエッジ処理装置の選択は、板厚、材質、ベベルプロファイル、生産量、溶接プロセスによって異なります。 Xianjin の ZM-100X は、自動移動、デュアルスピンドルフライス加工、調整可能なベベルパラメータ、工業用鋼板の準備用の交換可能な超硬工具を組み合わせています。機器の仕様、処理能力、カスタマイズ要件、または配送オプションを評価している場合は、お問い合わせあなたのアプリケーションについて話し合い、西安に適切なソリューションをリクエストしてください。
