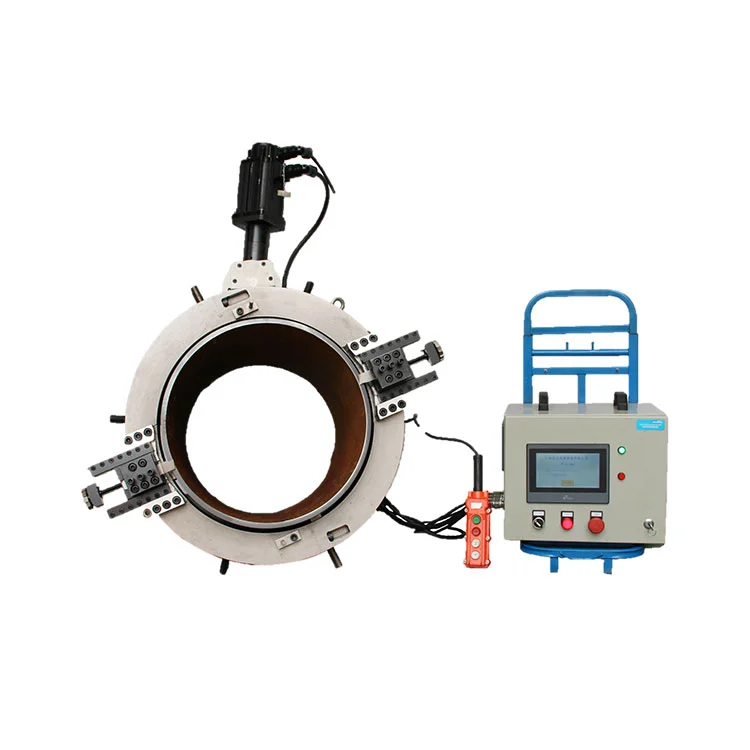

サーボ駆動外部クランプ切断面取り機

高密度・高強度合金で作られたこのサーボ駆動外部クランプ切断面取り機は、切断機能と面取り機能を一体化しています。プラグアンドプレイで組み立てが簡単なクイックコネクトカップリングを介してサーボモーターに接続します。マッチしたサーボモーターは安全性を高めた防爆設計を採用しています。複数の保護対策により、火花、電気アーク、危険な高温が抑制され、屋外での安全な操作が可能になります。ゾーン 2 爆発性危険区域.

製品の利点

統合ワンパス加工

高密度高強度合金で作られたこのサーボ駆動外部クランプ切断面取り機は、サーボ駆動をサポートし、切断と面取りを組み合わせて行うことができます。自動軌道ツーリングは 1 回のパスで大量の取り代を実現し、バリや歪みのないパイプ端。交換可能なカッターにより複数のベベル角度が生成され、すぐに溶接の準備が整います。

便利な現場操作

軽量で持ち運びが容易で、大径現場加工に最適です。ネックロードの調整可能なベアリングと強化されたボトムレースの組み合わせにより、安定したパフォーマンスを保証します。 1 本のレンチで調整するだけで素早いクランプが可能です。固定パイプ回転ツール設計により、操作の安全性が向上します。

多様な電源構成

複数の電源オプション: オフサイトの電源のない状況向けの複数電圧モーターまたはエンジン駆動。クイックコネクトサーボカップリングにより、プラグアンドプレイのセットアップ多様なサイト環境にわたる迅速な再構成を実現します。

幅広い材料と用途の互換性

プラスチック、銅、真鍮、鉄、炭素鋼、アルミニウム、高級鋼、高級ステンレス鋼、チタンに使用できます。標準以外のサイズや特殊なベベルプロファイルもカスタマイズ可能です。石油、石油化学、食品、飲料、乳製品、製薬、冶金、水処理、造船および電力産業における溶接パイプの前処理に広く使用されています。

技術仕様

サーボ駆動モーターの紹介

サーボ駆動の外部クランプ切断面取り機用のサーボモーターには、顕著な利点があります。サーボ制御システムは高精度の閉ループ制御を実現し、従来のドライブと比較して、切断中の動的応答、位置決め精度、安定性が向上します。エネルギー効率が高く、メンテナンスの手間がかからないため、運用コストが削減され、自動化された連続生産がサポートされ、過酷な作業条件下での機器の適応性と信頼性が向上します。

1.安全性を高めた防爆構造を採用したモーターです。火花、電気アーク、および危険な高温状態を抑制するために一連の信頼性の高い対策が採用されており、ゾーン 2 の爆発危険区域での安全な操作が可能になります。

2.ブラシレス励磁を採用し、回転整流ディスクと静的励磁キャビネットを備え、信頼性の高い励磁制御システムのパフォーマンスを実現します。正極性のスリップ依存励磁スイッチングは衝撃負荷なしで正確です。励起システムは、信頼性の高い脱調保護と強力な再同期機能を提供します。励磁電流の調整範囲が広く、動作中の放電抵抗の異常発熱を防ぐ合理的な回路設計です。

3.同期メインモーター、ACエキサイター、回転整流板は同軸上に配置されています。整流ディスクは、メインモーターとエキサイターの間、またはベアリングハウジングの外側に取り付けることができます。

4.エンクロージャ保護定格:IP54.

5.F種絶縁構造を採用。巻線温度上昇はクラス B 基準に従って評価されます。

6.安全性を高めた結露防止ヒーターが下部モーター カバーの内側に固定して取り付けられており、シャットダウン中の加熱と湿気から保護します。

7.原料は高級なものを厳選しております。安全性を高めたモーターの動作信頼性と温度制御要件を満たすために、電気的計算と機械的計算の両方に十分なマージンが確保されています。

8.包括的な動作監視が実装されています。差動保護用の安全性が向上した自己平衡変流器がメイン端子ボックス内に取り付けられています。動作用および予備の Pt100 プラチナ熱抵抗器が固定子巻線に埋め込まれています。両端台座形すべり軸受には、ローカル温度指示計とリモート信号端子が装備されています。

カット範囲選択表

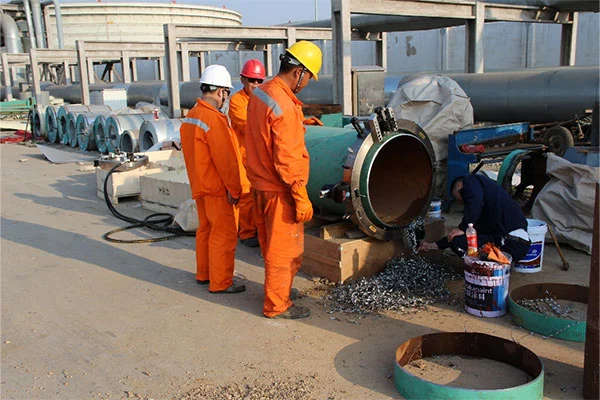

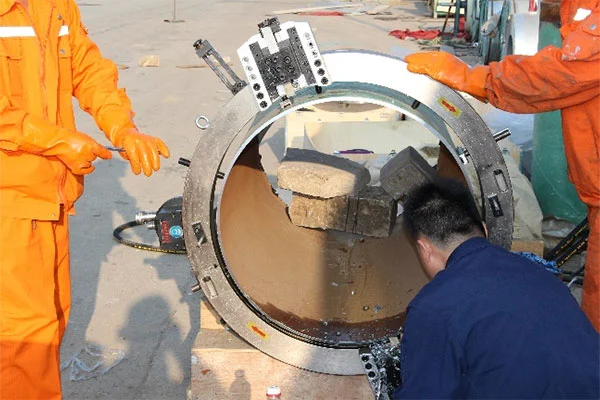

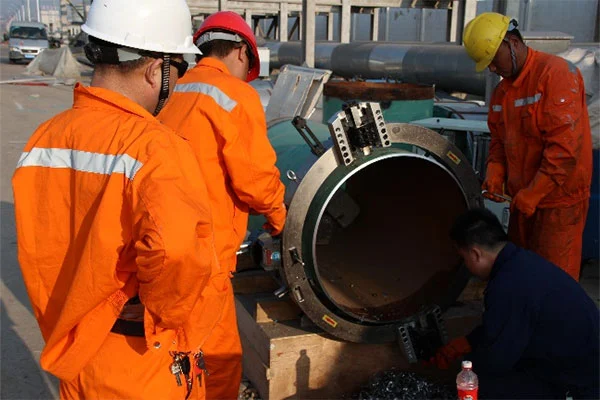

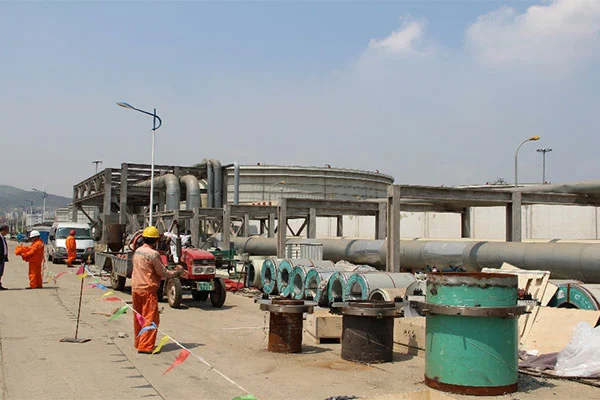

エンジニアリング事例

よくある質問

Q: この機械はどのようなタイプのヤゲンをサポートしており、その加工範囲はどれくらいですか?

A: サーボ駆動の外部クランプ切断面取り機は、カスタムメイドのヤゲンを生産でき、最大の加工範囲をカバーします。2500mm必要に応じてモデルを選択できます。パイプ以外にも、圧力容器や蒸気発生器の安全かつ効率的な切断と面取りが可能になります。

Q：サーボモータは防爆性能はありますか？

A：安全性を高めた防爆サーボモータを搭載しています。複数の保護対策により、火花、電気アーク、高温のリスクが排除され、屋外での安全な操作が可能になります。ゾーン 2 爆発性雰囲気。特徴はIP54 保護等級そしてF種絶縁。内蔵の結露防止ヒーターと Pt100 温度センサーは、ローカル読み取りとリモート信号送信をサポートします。

Q: その主な応用分野は何ですか?

A: 石油、石油化学、天然ガス、造船および海洋、発電、冶金、水処理、製薬および食品加工産業に広く適用されています。オンサイトでのプレハブ、設置、緊急修理の要件を満たしており、オフグリッド現場や危険な爆発性環境などの複雑な条件に特に適しています。

Q: 電源は交換可能ですか?

A: この製品シリーズは、交換可能な油圧、電気、空圧、およびサーボ電源モジュールをサポートしています。柔軟な電源構成により、地域や現場の条件に応じてマルチ電圧モーターまたはエンジンドライブを選択できるため、オフグリッド現場での運用にも適用できます。

Q: 加工品質とカスタムメイドサービスについては?

A: 切削と面取りを統合することで、高い切り代と高効率を実現します。完成したパイプ端は、滑らかで、バリがなく、歪みがない。カッターを交換することで、さまざまなベベル角度を実現できます。特殊な加工要件を満たすために、カスタムの非標準サイズや特殊なベベル プロファイルも利用できます。
