精度、効率、信頼性の高い溶接準備が重要な産業パイプライン プロジェクトの場合、西安先進的なパイプ加工ソリューションを提供します。その高精度ベベル切断機精密 CNC 送り、統合スキッドマウント構造、同時切断と面取りを組み合わせて、メーカーが生産の一貫性を向上させ、現場での設置時間を短縮できるようにします。
高精度ベベル切断機は、制御された反復可能なプロセスでパイプを切断し、溶接に向けて端部を準備するように設計されています。最新の装置は、切断と面取り作業を組み合わせることで、二次加工を削減し、寸法の一貫性を向上させ、パイプライン製造を合理化するのに役立ちます。この記事では、機械の動作原理、主な機能、技術仕様、産業用途、購入時の考慮事項について説明します。また、西安津の SME-II シリーズが、要求の厳しい産業環境における設置効率、パイプの取り扱い、および加工精度にどのように対応しているかについても説明します。
5. 統合されたスキッドマウント設計はどのように役立ちますか?

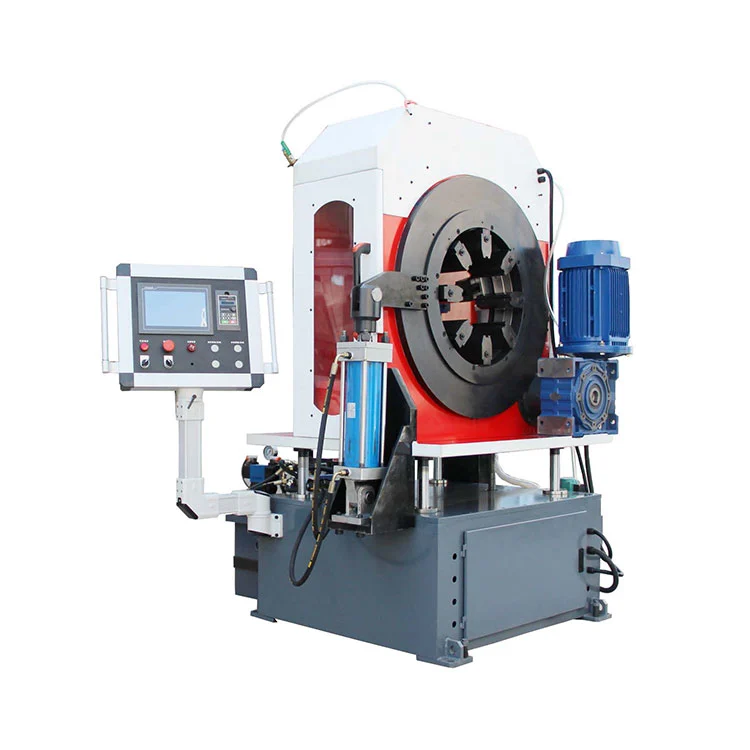

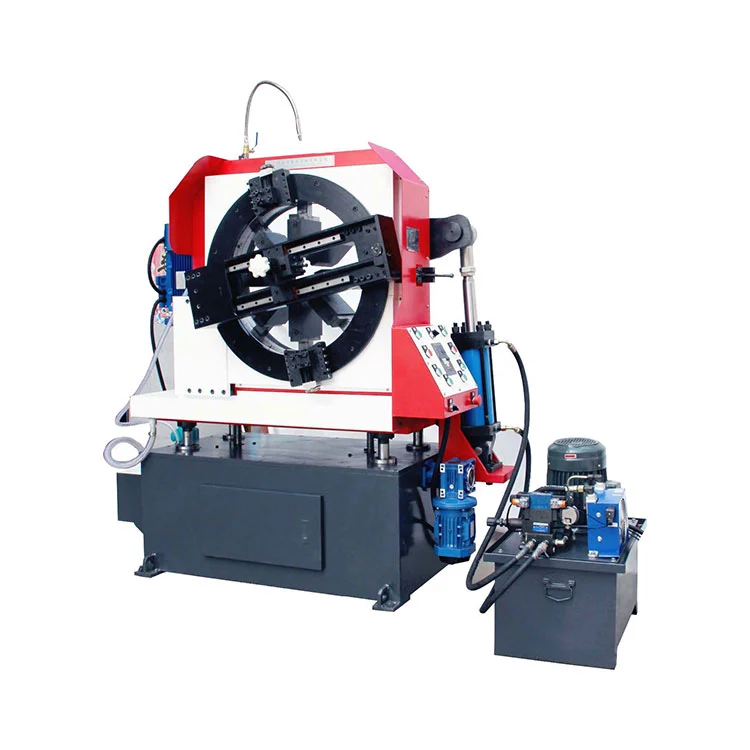

高精度ベベル切断機は、パイプ部分を切断し、溶接準備のために正確に制御されたベベルエッジを形成する特殊な産業用機器です。個別の切断、研削、エッジ仕上げ作業に依存する代わりに、統合された機械が調整されたワークフローで複数の加工ステップを完了できます。
面取りにより角度のあるエッジが作成され、溶接のための接合部の準備に役立ちます。必要な形状は、パイプの寸法、壁の厚さ、継手の構成、溶接手順、および適用される工学規格によって異なります。適切な準備により、一貫した接合部の取り付けがサポートされ、溶接工が指定された溶接プロファイルを達成するのに役立ちます。
西安 Pipeline の高精度ベベル切断機は、中国国家化工工程 16 号建設有限公司 (CNCEC 16) と共同開発され、パイプライン加工の経験と実際のエンジニアリング要件を組み合わせました。
この装置は、繰り返し可能なパイプ端の準備、効率的な設置、複数のパイプ サイズにわたる一貫した加工を必要とするプロジェクトに特に適しています。関連するソリューションについては、高精度ベベル切断機の製品ページをご覧ください。
パイプ端の準備は、下流の溶接の品質と効率に直接影響します。切断寸法またはベベル形状が過度に変化する場合、オペレーターは溶接を開始する前に追加の研削、アライメント調整、または繰り返しの測定が必要になる場合があります。
精密志向の機械加工プロセスは、いくつかの方法でこれらの課題に対処するのに役立ちます。
ただし、機械の精度だけでは溶接の品質は保証されません。適切な工具、確実なクランプ、材料の状態、オペレーターのトレーニング、および検査手順は依然として不可欠です。購入者は、プロジェクトの実際の公差と溶接要件に照らしてパフォーマンスを評価する必要があります。
この機械は 380V 可変周波数モーターと精密 CNC 送り機構を使用しています。 Xianjin の製品仕様によると、送り精度は ±0.07 mm に達します。制御された送りにより安定した加工をサポートし、オペレータが一貫した加工条件を維持できるようにします。
可変周波数システムにより、加工要件に合わせて動作速度を調整することもできるため、生産性と切削の安定性のバランスをとることができます。
切断とベベル準備を 1 つのワークフローに組み合わせることで、ワークピースの移動と不必要な処理を削減できます。この機械は、選択した操作とツールに応じて、片面面取り、両面面取り、複合面取りによる切断など、複数の加工構成をサポートします。
生産チームにとっての主な利点は、未加工のパイプから溶接の準備が整ったコンポーネントまでのルートがより合理化されたことです。
ワークピースを確実に位置決めすることは、精密加工の基本です。 Xianjin の装置には、制御された加工をサポートするために、油圧クランプと自動送りおよび後退機能が組み込まれています。構成に応じて、自動昇降、レーザーツールの設定、ワイヤレス制御による自動供給および排出などの追加機能が含まれます。
クイックチェンジのモジュラーツールは、さまざまな面取り要件に対応するのに役立ちます。パラメータがプリセットされたインテリジェントなタッチパネルにより、日常的な操作も簡素化されます。メーカーによると、新しいオペレーターは約 30 分のトレーニング後に独立して作業できるようになりますが、実際のトレーニングの必要性は以前の経験と現場の手順によって異なります。
これらの機能を組み合わせることで、再現性を向上させ、手動介入を削減し、厳しいパイプライン製造スケジュールをサポートすることを目的としています。
高精度ベベル切断機を選択する場合、購入者は加工範囲、パイプ肉厚、クランプ構成を実際の生産要件に適合させる必要があります。 Xianjin では、さまざまなパイプ直径に対応するいくつかの SME-II モデルをリストしています。
| モデル | 加工範囲 | 最大肉厚 | クランプ構成 |
|---|---|---|---|
| SME-168-Ⅱ | 30～168mm | ≤50mm | 4 爪油圧式、片面または両面クランプ |
| SME-325-Ⅱ | 80～325mm | ≤50mm | 6 爪油圧式、片面または両面クランプ |
| SME-426-Ⅱ | 126～426mm | ≤50mm | 油圧クランプ;選択したモデルの構成を確認します |
| SME-530-Ⅱ | 230～530mm | ≤50mm | 8 爪油圧式、片面または両面クランプ |
| SME-630-Ⅱ | 325～630mm | ≤50mm | 油圧クランプ;選択したモデルの構成を確認します |
| SME-762-Ⅱ | 457～762mm | ≤50mm | 油圧クランプ;選択したモデルの構成を確認します |
注：仕様はメーカー公表の機種情報に基づいております。ご注文前に最終的な構成、パイプの互換性、加工限界を西安にご確認ください。
その他に公開されているパフォーマンスの詳細は次のとおりです。
実際の生産量は、パイプの材質、壁の厚さ、ベベルの形状、工具、オペレーターの手順、および生産条件によって異なります。プロジェクトに特定の公差や仕上げが必要な場合、バイヤーはサンプル処理評価をリクエストする必要があります。
プロジェクトで正確な位置合わせ、繰り返しの調整、専門家の試運転が必要な場合、機器の設置に大幅な遅れが生じる可能性があります。 Xianjin は、統合プラットフォーム上で主要な機械コンポーネントを組み合わせた統合スキッドマウント構造でこの課題に対処しています。
メーカーは、適切な条件下であれば、現場での組み立ては約 1 時間以内に完了できると述べています。この設計は、設置の複雑さを軽減し、機器の到着から生産準備までの時間を短縮することを目的としています。
| 評価要素 | 従来の設置方法 | 統合されたスキッドマウントアプローチ |
|---|---|---|
| 設備配置 | コンポーネントには個別の位置決めと位置合わせが必要な場合があります | 主要なモジュールは共通のプラットフォームに統合されています |
| サイトの準備 | より多くの調整と試運転作業が必要になる場合があります | 現場での組み立てや調整を軽減する設計 |
| プロジェクトのスケジュール設定 | 設置期間は現場の状況によって異なる場合があります | より迅速な機器導入をサポート |
| パイプハンドリング | パイプのサイズが異なると追加の高さ調整が必要になる場合があります | 低心設計により規定範囲内で配管通過高さを一定に保ちます。 |
| 保守計画 | 個々のマシン構成に依存します | 統合されたレイアウトにより、機器の編成と日常的なチェックが簡素化されます |
SME-II 設計では、吊り下げられた低中心構造と 4 ポスト スライダー安定化システムも使用されています。メーカーは、記載されている 30 ～ 630 mm のパイプ範囲全体で一貫したパイプ通過中心高さを指定していますが、SME-762-II モデルには記載されているより広い加工範囲があります。マテリアルハンドリングを計画する前に、正確なモデルに適用可能な中心高さの範囲を確認してください。
設置期間が限られているプロジェクト、パイプ サイズの頻繁な変更、または厳しい現場物流を伴うプロジェクトの場合、これらの設計上の考慮事項は、速度の削減と同じくらい重要になる可能性があります。
高精度のパイプ切断とベベル処理により、幅広い産業用途をサポートします。西安市は、石油化学加工、食品および飲料の生産、生物医学、エネルギー、電力を関連分野として特定しています。
ステンレス鋼用途の場合、購入者は材料グレード、表面要件、汚染管理、切削工具と冷却装置の適合性を考慮する必要があります。機械は業界名だけではなく、実際の製造手順に従って選択する必要があります。
ワークピースとプロジェクトの範囲によっては、パイプ切断および面取りソリューション、パイプ端面仕上げ機、CNC 切断および面取り機など、Xianjin の他の機器も関連する場合があります。
宣伝されている速度や精度の数値のみに基づいて機器を選択すると、機械と生産ラインの間に不一致が生じる可能性があります。実際の選択プロセスはワークピースから始まり、完全な動作セットアップの検証で終わります。
積み込み、クランプ、機械加工、荷降ろし、検査などの現実的なサイクルタイムを使用して、日次または時間ごとのスループットを見積もります。見積もられた切断サイクルは、必ずしも総生産サイクルと同じではありません。ツールを交換する必要がある頻度と、機械がスタンドアロンユニットとして動作するか自動ラインの一部として動作するかを検討してください。
利用可能な床面積、電源、昇降装置、マテリアルハンドリングの配置、および冷却要件を確認してください。試運転、オペレータートレーニング、スペアパーツ、保証範囲、および目的の目的地での技術サポートについては、メーカーにお問い合わせください。
発注書を発行する前に、選択したモデル、加工範囲、工具、クランプ配置、付属品、納期、および合格基準について書面による確認を要求してください。重要な用途の場合は、代表的なパイプ材料を使用してデモンストレーションまたはサンプル テストを手配します。
これらのチェックは、購入者が精度や効率に関する一般的な主張に頼るのではなく、測定可能な生産ニーズに基づいて機器を比較するのに役立ちます。
その主な目的は、パイプのセクションを切断し、制御された寸法とベベル形状で溶接するために端を準備することです。これらの操作を組み合わせることで、必要な結果が得られたときの個別の加工ステップ、ワークピースの取り扱い、および手動仕上げを削減できます。
西安 が公開した製品情報によると、精密 CNC 送り機構により最大 ±0.07 mm の送り精度を実現します。この数値は送り精度を示すものであり、完成したすべてのワークピースの合計寸法公差として自動的に解釈されるべきではありません。
公開されているモデル範囲は、SME-168-II の 30 ～ 168 mm から SME-762-II の 457 ～ 762 mm までです。適切なモデルは、必要な直径範囲、肉厚、クランプ構成によって異なります。購入前にすべての動作制限をメーカーに確認してください。
はい。 Xianjin は、互換性のある材料として 304/316 ステンレス鋼と合金鋼を特定しています。実際の適合性は、材料の仕様、肉厚、切削工具、冷却装置、および必要な仕上げ刃の品質によって異なります。
西安 社は、統合されたスキッドマウント設計により、適切な条件下で約 1 時間以内に現場での組み立てをサポートできると述べています。現場の準備、外部接続、安全チェック、プロジェクト固有の試運転要件が、生産開始までに必要な時間に影響を与える可能性があります。
パイプの直径と肉厚の範囲、ベベル形状、材料グレード、必要な公差、生産能力、付属の工具、設置条件、納期、保証、アフターサポートを確認します。書面による技術確認は、選択した構成が意図したアプリケーションを満たしていることを確認するのに役立ちます。
高精度ベベル切断機は、工業メーカーがパイプ端の準備を改善し、一貫した加工条件を維持し、切断と溶接の準備の間の不必要な処理を削減するのに役立ちます。購入者にとって最も重要な考慮事項は、ワークピースの互換性、検証済みの精度、現実的なスループット、設置要件、および長期の技術サポートです。
西安 Pipeline は、パイプライン処理の経験と、SME-II 統合スキッドマウント設計、高精度 CNC 送り、油圧クランプ、および複数の機械加工構成を組み合わせています。同社のさまざまなパイプ加工装置は、さまざまな直径範囲と産業要件に対応するオプションを提供します。
今後のパイプライン プロジェクト用に高精度ベベル切断機を評価している場合は、お問い合わせパイプの寸法、材料グレード、ベベル仕様、生産目標、設置条件について話し合います。 Xianjin は、適切なモデルの特定、技術的な詳細の確認、アプリケーションのカスタマイズとアフターサポート オプションの検討をお手伝いします。
