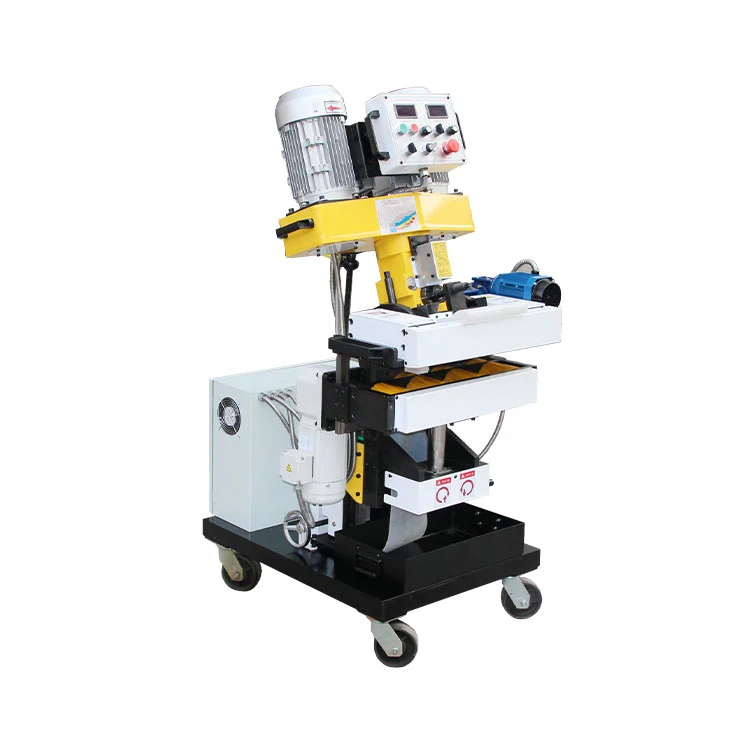

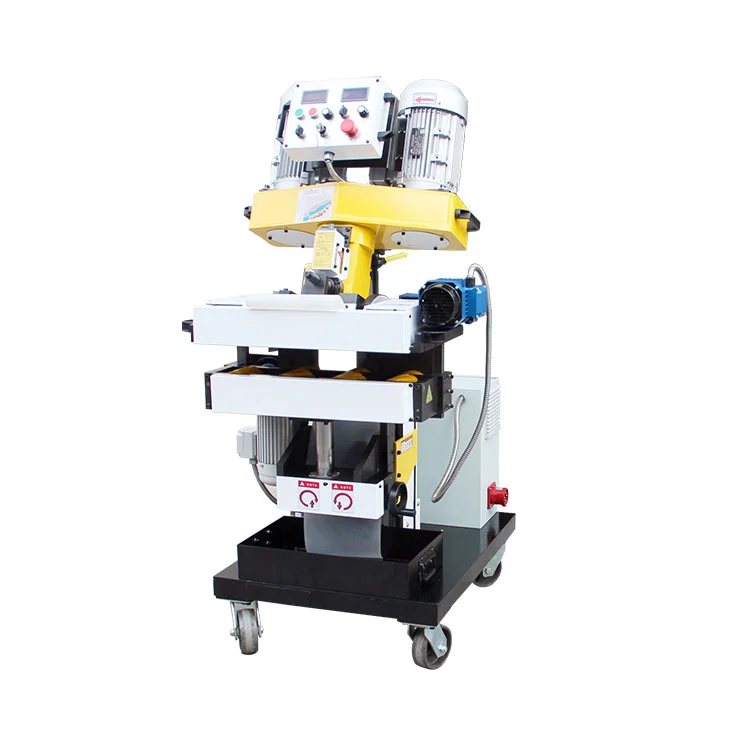

自動プレート面取り機

自動プレート面取り機は、金属プレートの溶接前面取り専用です。0°～90°調整可能なベベル角度。シングルパスベベル:0～30mm、最大100mmマルチパスカットによる。容易な角度調整、環境に優しい操作性、正確なベベル形状、滑らかな仕上げ面を備え、ステンレス鋼の加工に優れています。

製品の特徴

デュアルドライブシステム

この自動プレート面取り機は、IEC規格デュアルを採用しています。3000WIEC直交軸と組み合わせた三相非同期ACモーター800W高トルク低速減速機。強力なパワーと剛性の高いフレームにより、厚板でも振動のない安定した切断を実現します。

高精度面取り加工

1.5mm増分ベベル深さ調整、0°～90°調整可能なベベル角度。移動速度:0～1.2m/分、カッターヘッド速度:800RPM。適用板厚：8-100mm;シングルパスベベル0～30mm、最大ベベル100mm。柔軟な角度設定と簡単なツール交換。

簡単な操作と機動性

可変周波数の自走式移動で、手動で押す必要はありません。自動締め付けクランプにより、エッジの滑りを防ぎます。自動昇降用内蔵シリンダー、耐摩耗性ポリエステルローラー、多様な現場条件に対応するユニバーサルアルミホイール。省力ハンドホイール、コンパクトなレイアウト、集中チップ収集。

安全で耐久性のある

強化された電気キャビネットIP54の防爆保護、クラス F のケーブル絶縁とクラス B の温度上昇保護。過負荷保護、航空コネクタ、正転/逆転スイッチ、ワンタッチスタートストップ、および全範囲の安全保護を実現する視覚的な HMI パネルを備えた産業用コンポーネント。

メインベベルモード

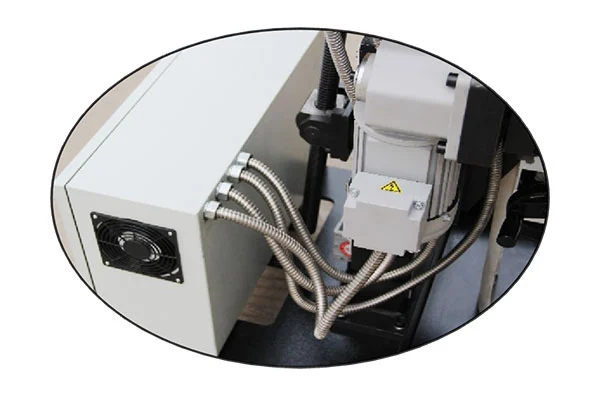

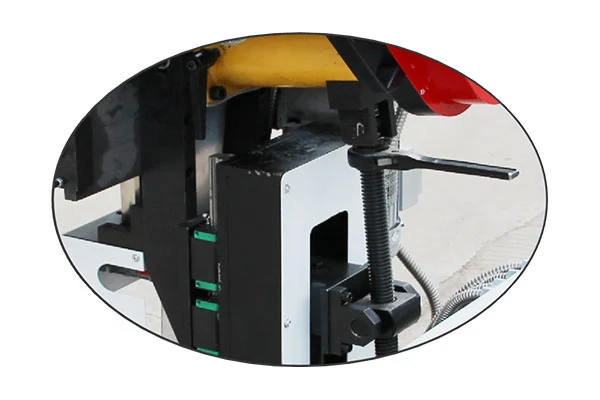

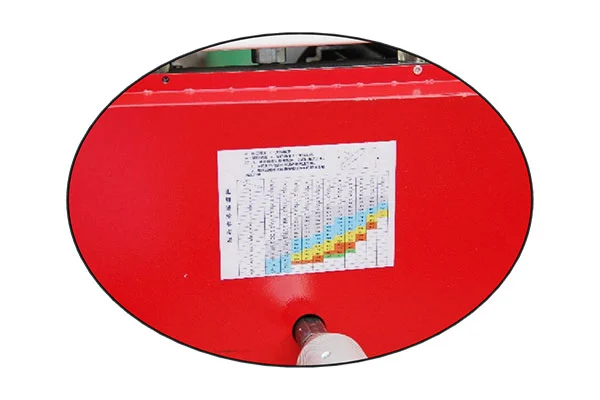

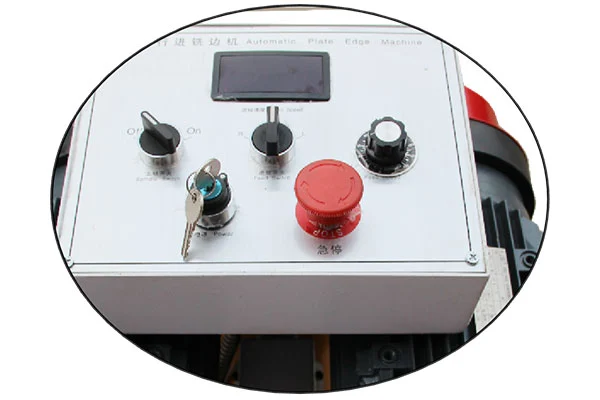

詳細図

技術的パラメータ

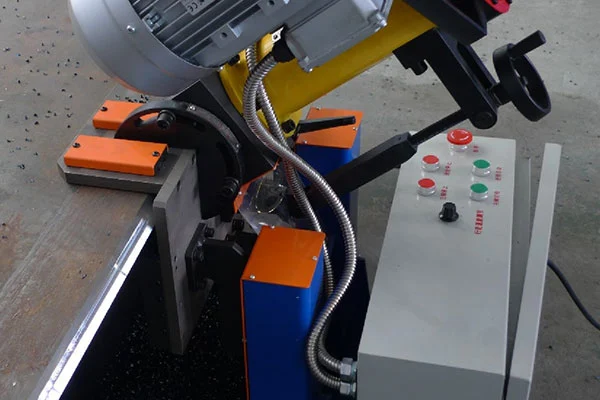

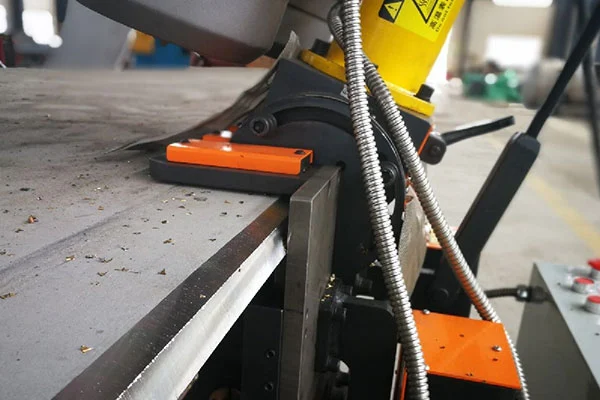

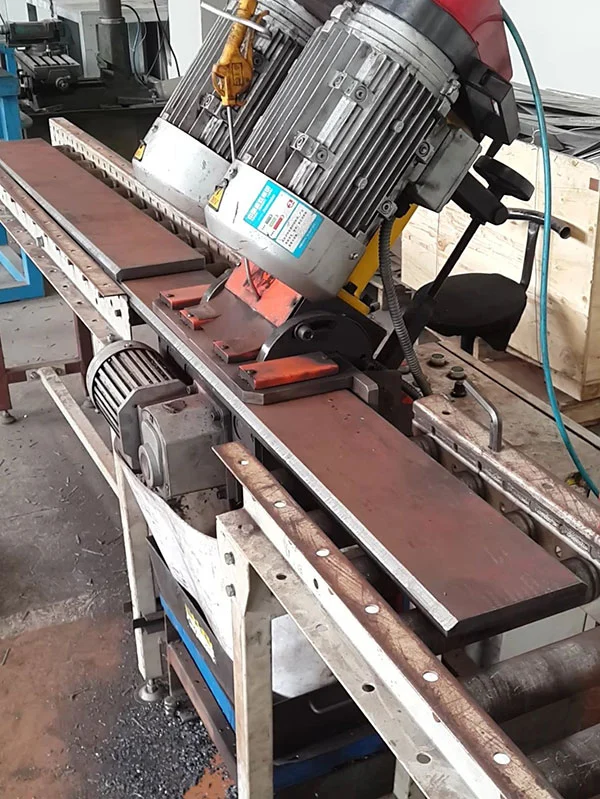

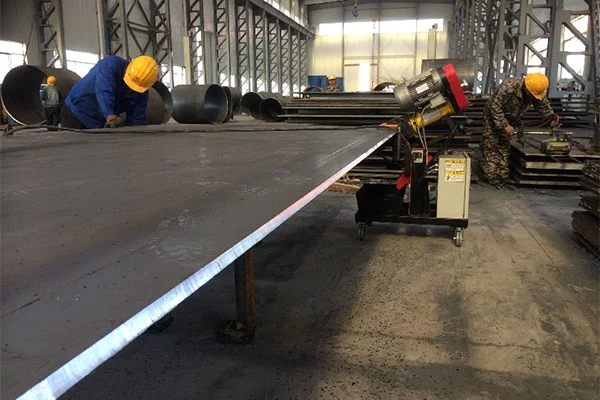

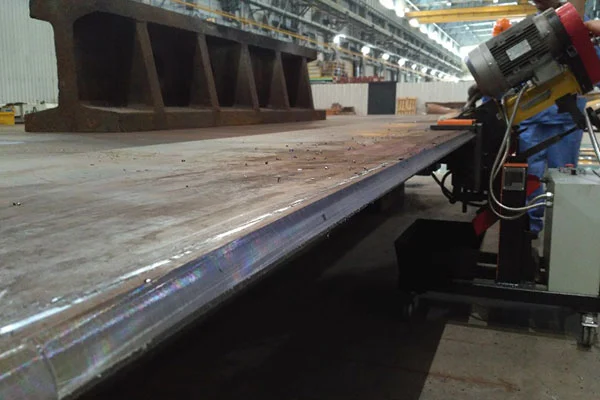

現場での活用事例

技術基準

自動プレート面取り機 (設計、製造) およびそのスペアパーツについては、仕様で指定された技術パラメータおよび要件に加えて、国家規格 (GB)、業界規格 (JB、DL...)、および国際規格 (SI、ANSI、ASME、AWS、API、DIN、ISO) の最新版に従うものとします。製品の設計と製造に適用される基準は以下のとおりです。

機械設備の設置の建設および承認に関する一般規定 GB50231-98

電気機器の安全設計に関するガイドライン GB4064-1983

機械の安全性 — 機械の電気機器 GB 5226.1-2002

絶縁導体のマーキング GB4884-85

鋼構造物の建設品質の承認に関するコード GB 50205-2002

鋼構造の設計基準 GB 50017-2003

プロセス配管の製造規格：ASTM B31.3

国際規格（SI、ANSI、AWS、API、DIN、ISO）

動作環境適応性

自動板面取り機は環境適応性に優れ、さまざまな通常の作業条件下でも安定して稼働します。温度や湿度の一定の変動や軽微な振動にも耐えることができるため、通常の動作条件下で外部要因によって性能や耐用年数が損なわれることはありません。一方、その構造設計、材料の選択、および保護対策は現場の設置条件に適合しており、安全で信頼性の高い長期的な動作を保証します。

電源：380V、50Hz

高度：< 1000m

周囲温度:0～45℃（屋内動作）

相対湿度:最大日平均相対湿度 90%

震度：グレード VII 以下

よくある質問

Q: 機械の面取り範囲はどれくらいですか?

A: シングルパスベベル範囲:C0-C30mm標準ワーク用。マルチパス加工で最大限の効果を実現C100mm、さまざまなアプリケーションに高い柔軟性を提供します。

Q: ZM-100 エッジフライス盤の工具構成と利点は何ですか?

A: 刃先交換式フェースミルを搭載しており、7 標準コーティング超硬インサート。長寿命、低消耗品コスト。インサートはクイック交換可能なため、メンテナンスが容易で、コスト効率が高くなります。

Q: ZM-100の加工プロセスと応用上の利点は何ですか?

A: ヤゲン・面取り加工には自動走行＆送りによる冷間フライス切削を採用しています。さまざまな金属プレートの溶接前面取り用に設計されており、ステンレス鋼で優れた性能を発揮します。

Q: ZM-100 は高水準の溶接および NDT 要件を満たしていますか?

A: 自動プレート面取り機は、次の規格に準拠した正確で一貫した面取りを生成します。クラスII以上の溶接規格。均一な溶接溶け込みを確保し、溶接欠陥を最小限に抑えます。完成したベベルはすべての一般的な NDT テストに合格し、検査、受け入れ、現場建設の要求を満たします。
