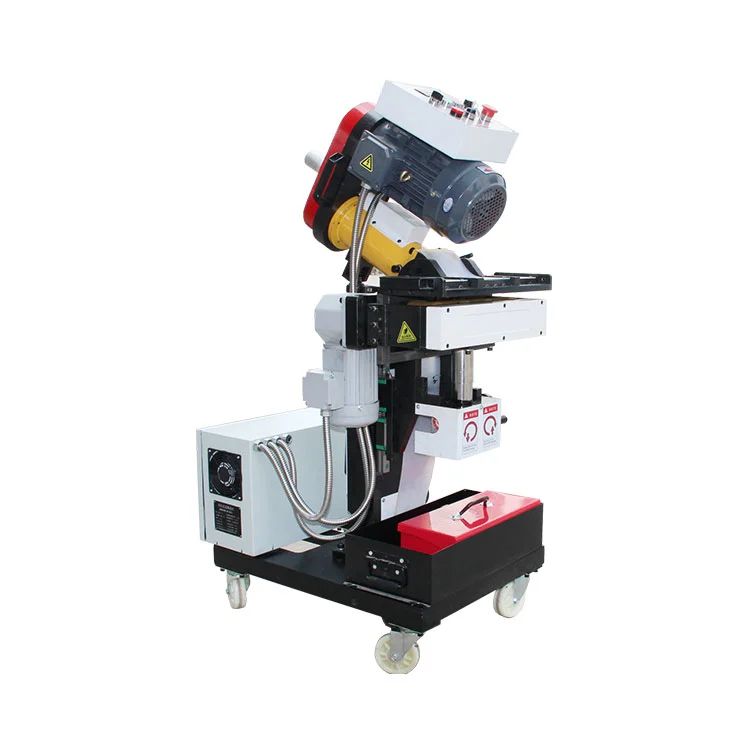

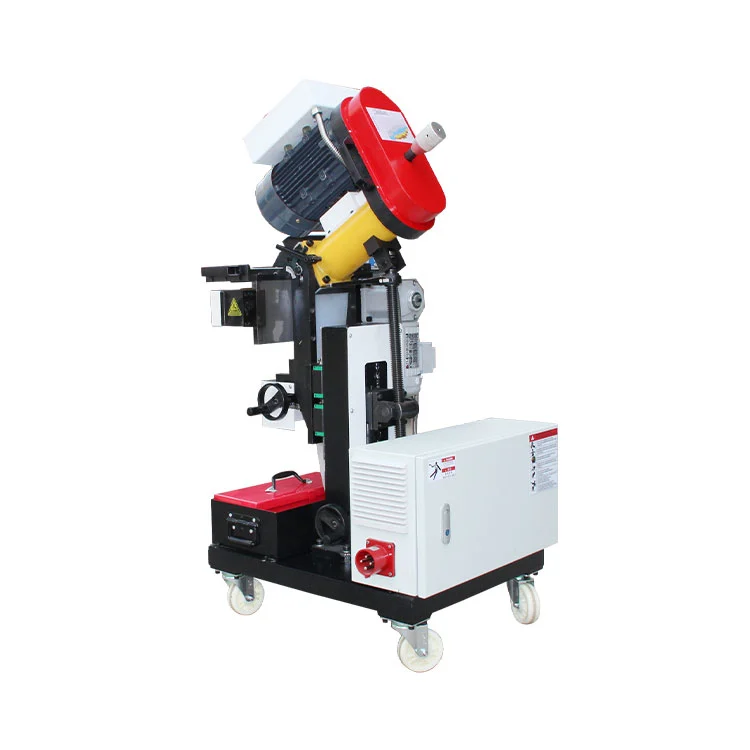

自動順送刃フライス盤

中国の大手パイプライン機器メーカーおよびサプライヤーとして、Xianjin Pipeline は自動順送刃フライス盤を発売します。溶接前の金属板の面取り用に設計されており、溶接品質と加工精度が大幅に向上します。フライス加工コールドカット技術を採用したこの機械は、動作中の熱変形を回避し、プレートの元の特性を維持し、業界全体の厳しい面取り要件を満たします。

お問い合わせを送信

製品説明

自動順送加工機は、溶接前の金属板の面取りや面取り加工に使用され、ステンレス鋼の面取り加工に優れた性能を発揮します。この機械は 0° ～ 60° のベベル角度をサポートし、5 ～ 60 mm の板厚をクランプします。シングルパスベベル幅範囲は C0 ～ C20 mm、達成可能な最大ベベルサイズは C45 mm。シンプルな操作、高スループット、正確な加工角度、滑らかなベベル面が特徴です。

製品の特徴

ハイパワー性能

自動順送刃フライス盤には、IEC欧州規格に準拠したデュアルメインモーターが装備されています。三相非同期交流3000W×2。 IEC規格直角減速機を搭載：高トルク、低速400W。堅牢な機体により安定した出力を実現します。

制御可能な精度

ベベル深さの微調整: 1 パスあたり 1.5 mm。ベベル角度は0°から60°まで調整可能です。カッターヘッド速度: 800 RPM/分。移動速度: 0 ～ 1.2 m/min、可変周波数制御付き。クランプ可能な板厚：5～60mm。シングルパスベベル幅 C0 ～ C20 mm、最大ベベル幅 C45 mm。省力操作と柔軟な調整。

インテリジェントな自立型

自走式設計なので手で持つ必要はありません。セルフクランプによりエッジの脱落を防ぎます。エアシリンダー内蔵で本体自動昇降、クランプ高さ820～860mm。耐摩耗性ローラーはさまざまな作業条件に適応します。コンパクトな設置面積、集中した切りくず収集、簡単な工具交換。

安全保護

安全性と容量が向上した電気キャビネット。 IP54防爆等級。クラス F ケーブル絶縁、産業用電気部品のクラス B 温度上昇保護。包括的な安全性を確保するための複数の安全保護装置。

メインベベルモード

Automatic Progressive Edge Milling Machine K / X Bevel

K/Xベベル

Automatic Progressive Edge Milling Machine V / Y Bevel

V/Yベベル

Automatic Progressive Edge Milling Machine 0 Degree Bevel

0°ベベル

Automatic Progressive Edge Milling Machine U / J Bevel

U / J ベベル

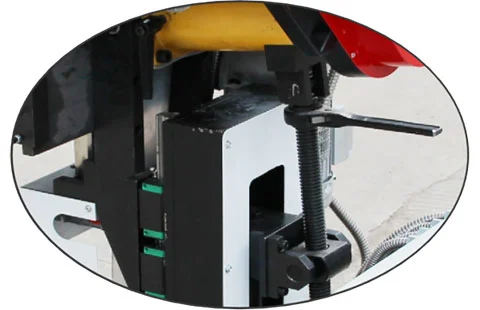

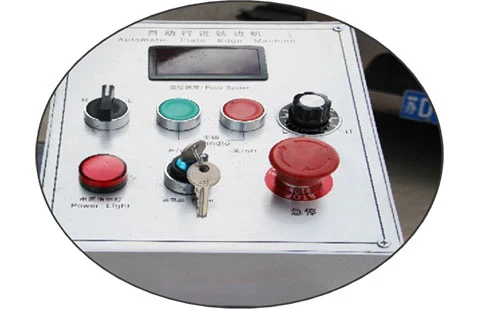

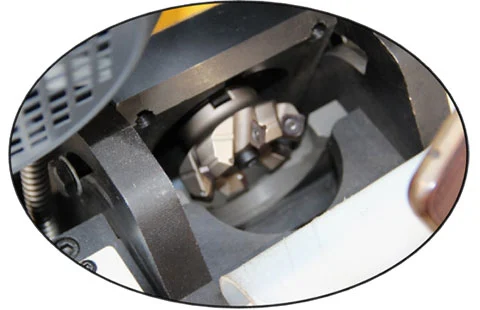

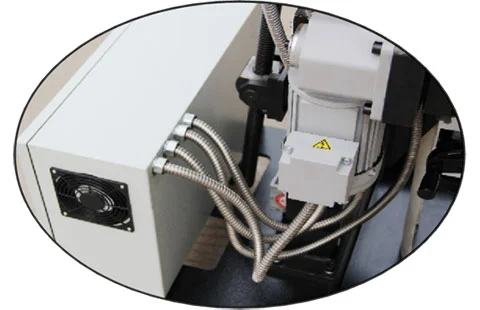

詳細図

Automatic Progressive Edge Milling Machine Detail View

基本パラメータ

2M-60 自動順送フライス盤

作動モーター	上海電機製造所のEU輸出用高効率モーター、IEC欧州規格
	電圧	AC電源	頻度	カッターディスクの定格回転速度
	380/220V	3000W	50HZ/60HZ	800rpm/分
送りモーター	台湾から輸入した直交軸減速機、IEC欧州規格
	電圧	AC電源	頻度	走行輪速度
	380/220V	400W	50/60HZ	0-10Rpm/分
自動送り	耐摩耗性の高いポリウレタンランナー、自動エッジ後退により機械のドリフトを防ぎます。
エレボックス	Ex-Enhanced Omron/Chint 電気コンポーネント、過負荷および防爆保護を備えたクラス F 絶縁、IP54 エンクロージャ保護。
サイズ-重量	800mm690mm1140mm-260kg

処理パラメータ

ベベルモード	K型、V型、Y型ヤゲン、正面ヤゲン加工、自動走行、自動送り。
ルートフェイス	定量的に制御可能で、一貫した根面保持力。
プレートサイズ	ワーク寸法: ≥200×55 mm (L×W)、サイズの上限なし。
ベベル角度	ベベル角度無段階調整α0°～α60°（カスタムα1～80°も可能）。
送り速度	移動速度 V0 ～ 1200 mm/min、可変周波数調整可能。ベベル速度はベベル深さに反比例します。
作業モード	大型プレートの場合: 機械はプレートの端に沿って自動的に移動し、自動面取りを行います。自動クランプによりエッジの脱落を防ぎます。小型プレートの場合: 面取りのためにプレートが自動送りされる間、機械は静止したままです。
身長	大型ワークテーブルフレーム: 720 ～ 760 mm。地面とプレートの高低差に自動的に適応する内蔵ガススプリングを装備しています。
厚さ	T5mm～T60mm用のサイドハンドル。
表面粗さ	≦Ra3.2μm
カッター	刃先交換式正面フライスには、5 つのコーティングされた超硬チップが取り付けられています。消耗品コストが安く、交換も簡単です。
インサートライフ	インサート 1 セットあたりの寿命: 600 ～ 800 m (炭素鋼)、300 ～ 500 m (ステンレス鋼)。汎用性があり、加工コストも低い。

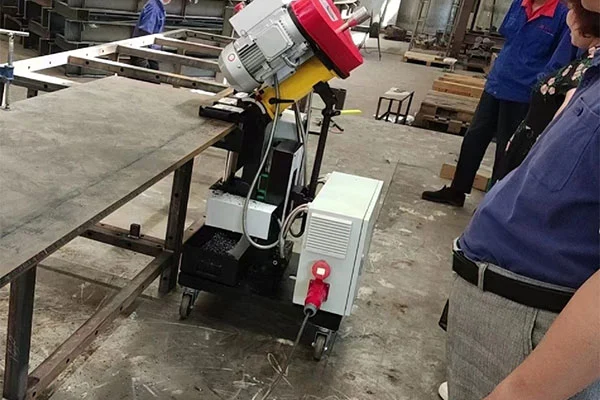

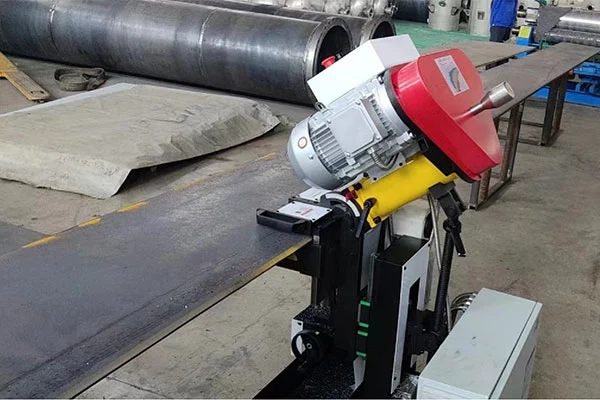

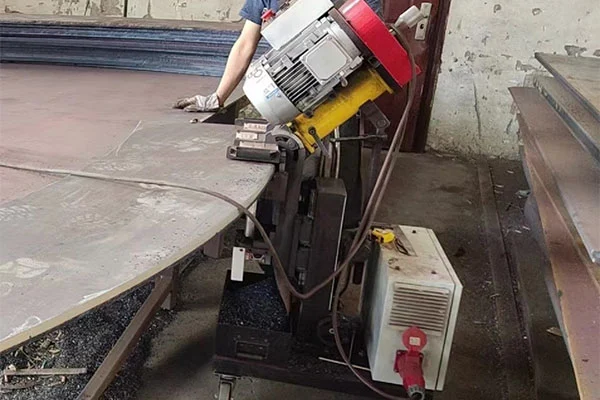

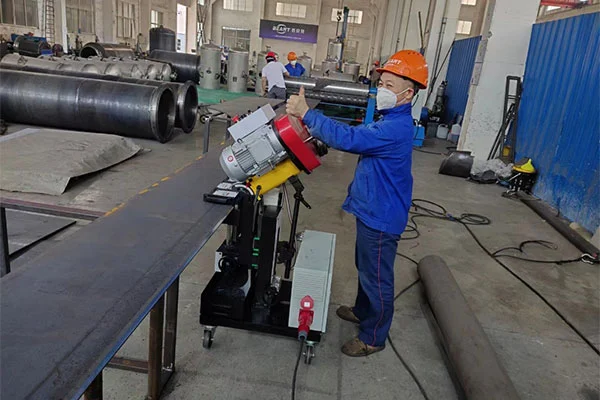

現場での活用事例

Automatic Progressive Edge Milling Machine Application Case

よくある質問

Q: ZM-60 自動順送刃フライス盤には、従来のプロセスに比べてどのような利点がありますか?

A: この自動プログレッシブエッジフライス盤は、重労働、不規則な角度、粗いベベル面、高騒音などの火炎切断およびグラインダー研磨の欠点に対処します。簡単な角度調整、簡単な操作、環境に優しく省エネ、正確な角度、滑らかな仕上げ面が特徴です。

Q：この機械で加工できる板厚の範囲はどれくらいですか？

A: 厚さ5mmから60mmまでの板をクランプして加工することができ、薄板から中厚板まで多仕様に対応します。

Q: シングルパスベベルと最大ベベルのそれぞれの加工仕様は何ですか?

A: シングルパスベベル加工範囲は C0 ～ C20 mm、最大ベベル仕様は C45 mm です。

Q: この機械はどの業界に適用できますか?

A: オフショアおよび造船、圧力容器、石油化学、重鋼構造物、鉱山機械、原子力発電建設および機械製造産業に適しています。

アフターサービス

無料保証期間：自動累進刃フライス盤の保証期間は、受領日より12ヶ月とさせていただきます。
保証内のサービス:機器の故障や損傷については、無料の技術相談と修理が提供されます。お問い合わせへの回答：電話で2時間以内、書面で8時間以内にご返答。オンサイトサービスが必要な場合は、800km以内の場合は24時間以内、800kmを超える場合は48時間以内に経験豊富なエンジニアが派遣されます。エンジニアは、障害が修正され顧客満足度が達成されるまで現場に常駐するものとします。
保証期間終了後のサービス:サービスリクエストを受信してから 2 時間以内に電話で応答します。電話ガイダンスで故障が解決できない場合は、24時間以内（800km以内）または48時間以内（800km以上）にエンジニアを派遣し、現場で修理サポートを行います。
同社は、サービス理念と運用サポートサービスの約束を遵守し、販売後の問題を迅速かつ効率的に解決します。

技術基準

このバッチの入札設備 (設計および製造) およびそのスペアパーツは、仕様書に指定されている技術パラメータおよび要件に加えて、最新の国家規格 (GB)、業界規格 (JB、DL...)、および国際規格 (SI、ANSI、ASME、AWS、API、DIN、ISO) に準拠する必要があります。製品の設計および製造に採用される基準は次のとおりです。

機械設備の設置の建設および承認に関する一般規定 GB50231-98
電気機器の安全設計に関するガイドライン GB4064-1983
機械の安全性 — 機械の電気機器 GB 5226.1-2002
絶縁導体のマーキング GB4884-85
鋼構造物の建設品質の承認に関するコード GB 50205-2002
鋼構造の設計基準 GB 50017-2003
プロセス配管の製造規格：ASTM B31.3
国際規格（SI、ANSI、AWS、API、DIN、ISO）
