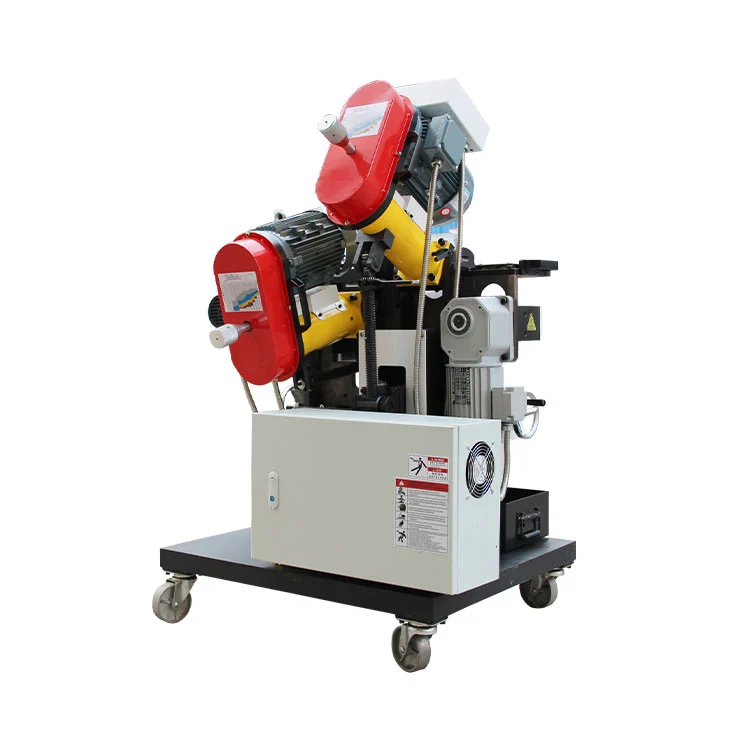

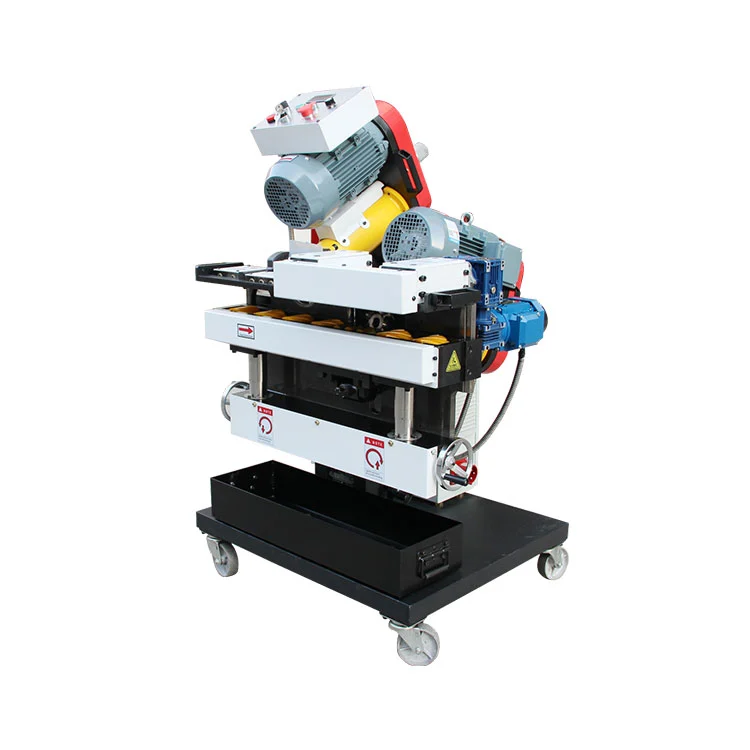

鋼板ベベルフライス盤

鋼板面取りフライス盤は、主にさまざまな金属板の溶接前の面取りと面取りに使用され、炭素鋼、ステンレス鋼、その他の材料に最適です。デュアル同期走行モーターを採用し、安定した走行を実現します。デュアルスプリング機構により動作の安定性が向上します。下ベベル追従ユニットにより操作が簡単になりました。デュアルスピンドル設計により、上部と下部の面取りを同時に行うことができ、加工効率が 2 倍になります。

製品の特徴

I. 強力なデュアルドライブシステム

鋼板ベベルフライス盤はデュアルIEC規格三相AC非同期メインモーターを採用しています。(3000W×2)デュアルを備えたIEC直交軸減速機400W高トルク低速出力。剛性の高いフレームにより、振動のない動作と上下同時の面取り加工が保証され、頑丈な厚板フライス加工に十分なパワーが供給されます。

II.正確に調整可能な処理パラメータ

ベベル微調整:1ステップあたり1.5mm;ベベル角度:0°～60°;移動速度:0～1.2m/分;カッターヘッド速度:800RPM。クランプ厚さ:5-80mm;シングルパスベベル:C0-C20mm;最大ベベル:C60mm;クランプ高さ:820～860mm。可変周波数の移動速度、柔軟な角度調整、および正確な寸法制御のための省力ハンドホイール。

Ⅲ．確実な自走運転

自走式設計のため、手動で押す必要はありません。セルフタイト構造によりエッジの滑りを防ぎます。内蔵スプリングオートリフト、耐摩耗性ポリエステルローラー、ユニバーサルアルミキャスターにより、さまざまな現場条件に対応します。コンパクトサイズで移動も楽々。迅速な工具交換と集中的な切りくず収集により、操作が便利です。

IV.堅牢な電気および安全保護

強化された安全性の高い電気キャビネット、IP54防爆。クラスFケーブル絶縁、クラスB温度上昇保護。過負荷保護機能を備えた産業用電気コンポーネント。航空プラグ、モーター正転/逆転スイッチ、ワンタッチスタートストップノブ、HMIパネルを装備し、安全で耐久性のあるパフォーマンスを実現します。

主な利点

メインベベルモード

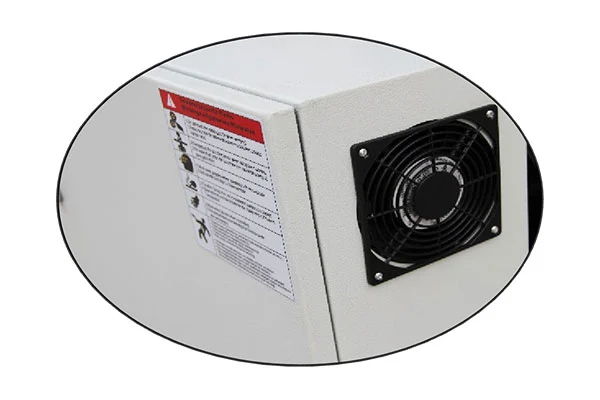

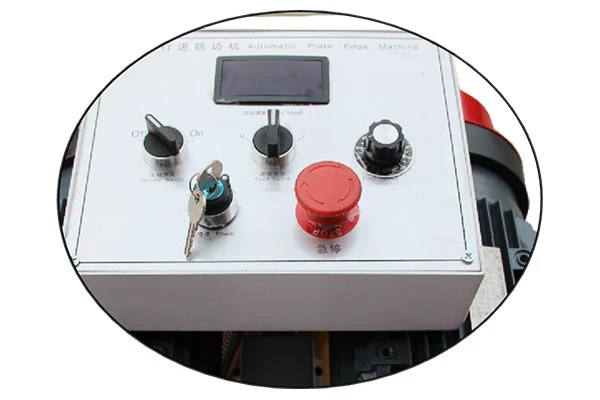

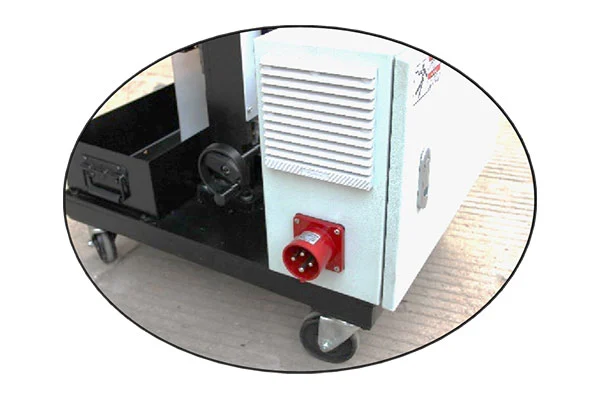

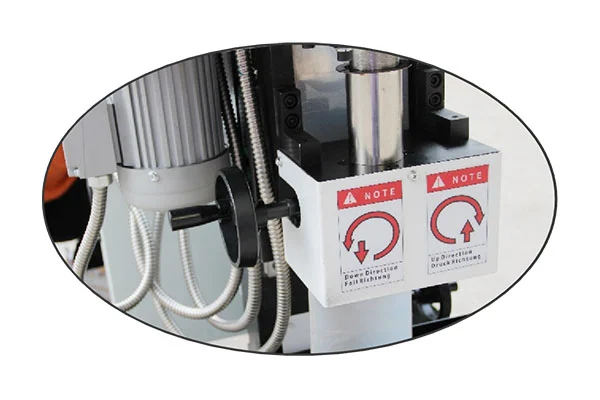

詳細図

技術仕様

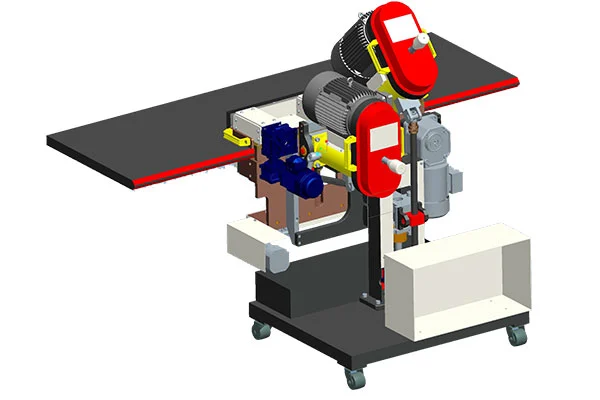

ZM-100X 鋼板開先フライス盤

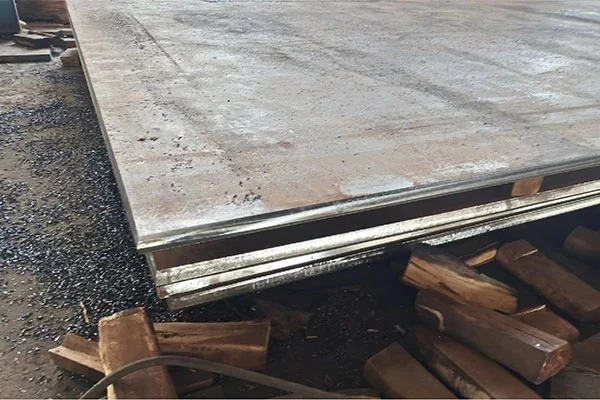

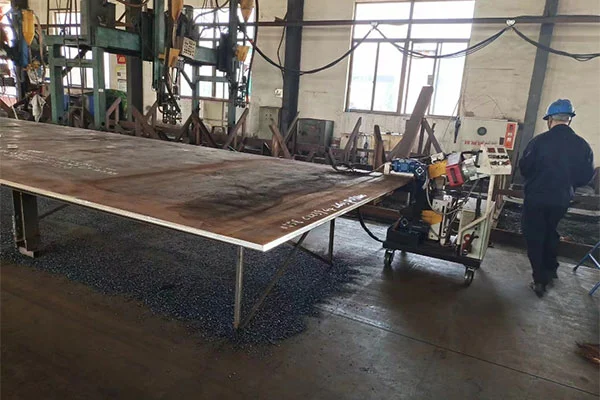

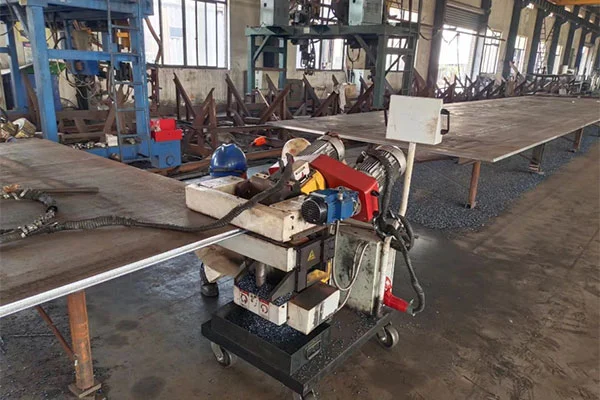

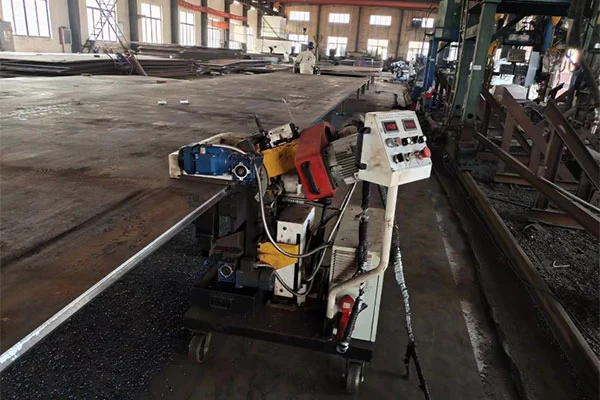

現場での活用事例

よくある質問

Q: 鋼板開先フライス ZM-100X のカッターヘッド構成と工具の特徴を教えてください。

A: 鋼板ベベルフライス盤には、Φ80mm カッターヘッド 2 個、ヘッドあたり 6 個のインサート。超硬コーティングチップを採用した刃先交換式ディスクフライスを採用し、消耗品が安価でチップ交換も容易です。

Q: デュアルスピンドルエッジフライス盤の面取り能力はどのくらいですか?

A: デュアルスピンドル設計により、上部と下部の面取りが 1 回のパスで完了します。ワークの反転や再クランプが不要なため、補助時間が大幅に短縮され、生産性が 2 倍になります。上部ベベル角度:0°～60°、下部ベベル角度:0°～45°.

Q: デュアルスプリング機構の利点は何ですか?

A: 内蔵のデュアルセルフリフティングスプリングがサポートします。820～860mmワークスタンド。地面とワークの高低差を自動的に補正し、切削振動を吸収し、ジッターを低減します。スムーズな動作を実現し、セットアップを簡素化し、一貫したベベル品質を保証します。

Q: このエッジフライス盤の加工精度はどうですか?

A: 滑らかなフライス加工されたベベル表面が得られます。ベベル角度、ルート面、ベベル幅は均一なベベルプロファイルで正確に制御され、さまざまな溶接プロセスの厳しい要件を満たします。

アフターサービス

●鋼板ベベルフライス盤は、12ヶ月の無料保証受け入れ日から、西安パイプラインの長年にわたるサービス理念と運用保証サービスの取り組みを実行します。

●保証期間内に機器が故障した場合、販売者は無料の技術相談およびメンテナンスサービスを提供します。電話返信は以内とさせていただきます2時間お問い合わせの場合は、以内に書面でご返答させていただきます。8時間。必要に応じてオンサイトのサービス担当者が派遣されます。以内に現場に到着します。24時間800km以内の距離の場合48時間800km以上の距離に対応。サービススタッフは、障害が解決されお客様が満足するまで現場を離れることはありません。

●保証期間終了後は以内に電話対応させていただきます。2時間サービス通知を受け取ったら。電話ガイダンスで障害が解決できない場合は、上記の期限に従って技術者を現場に派遣し、メンテナンスおよびトラブルシューティングを行います。
