鋼板用端面フライス盤

鋼板用刃先フライス盤は、炭素鋼、鋳鉄などの鉄金属をはじめ、ステンレス、チタン、複合材などの非鉄金属の加工に適しています。ベベル角度範囲が特徴です。0°～90°および可変周波数で調整可能な移動速度0～1200mm/min。面取り速度は切削深さに反比例します。簡単な操作性とコンパクトな構造を実現しました。

製品の特徴

デュアルモーター電源

IEC準拠のデュアル機能を備えた鋼板用エッジフライス盤3000W3 相非同期 AC メインモーター。 IEC規格に適合400W高トルク低速直角減速機と可変周波数トラベルドライブ。剛性の高いフレームにより、振動のない加工が可能になり、安定した強力な出力が得られます。

精密面取り加工

ベベルの深さを微調整します1ステップあたり1.5mm;ベベル角度調整可能0°～90°。カッターディスク速度:800RPM/分、移動速度:0～1.2m/分。クランププレートの厚さ：5-80mm。シングルパスベベル:0～20mm、最大ベベル:45mm。クランプ高さ:820～860mm。省力化できる手回しホイール。

インテリジェントな操作

自走式設計なので、手動で押したり保持したりする必要はありません。セルフクランプ機構によりエッジの滑りを防ぎます。エアシリンダー自動昇降、耐摩耗性ポリウレタンローラー、ユニバーサルアルミホイールを内蔵し、多様な現場条件に対応します。素早い工具交換、集中的な切りくず収集、簡単な移動、小さな設置面積。

安全かつスマートな制御

安全性が強化された電気キャビネットIP54防爆等級。クラス F のケーブル絶縁とクラス B の温度上昇保護。過負荷保護機能を備えた工業用グレードのコンポーネント。航空プラグ、モーター正転/逆転スイッチ、ワンタッチスタートストップノブ、HMIビジュアルパネルを備え、信頼性の高い多重保護を実現します。

メインベベルモード

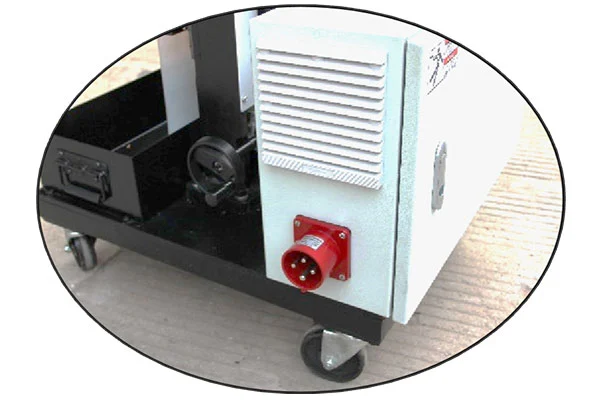

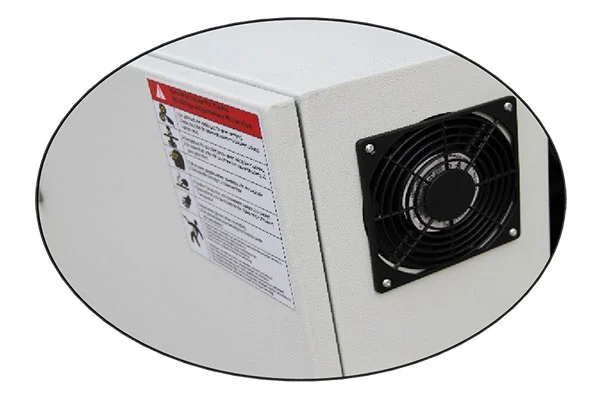

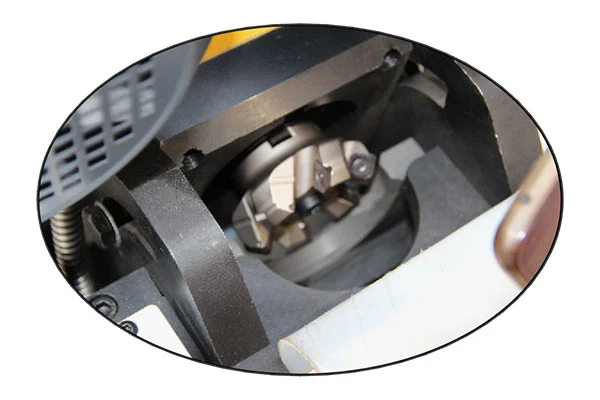

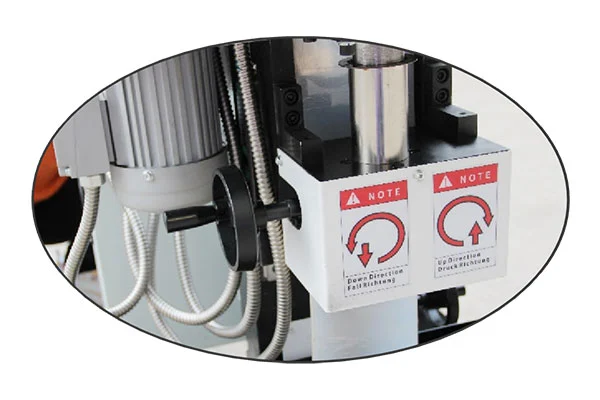

詳細図

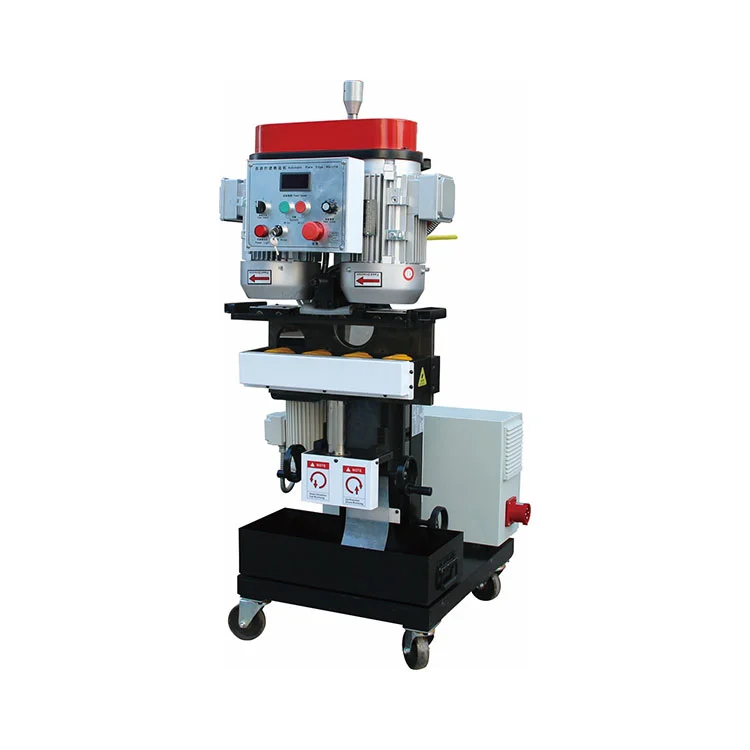

ZM-90 鋼板用エッジフライス盤

技術仕様

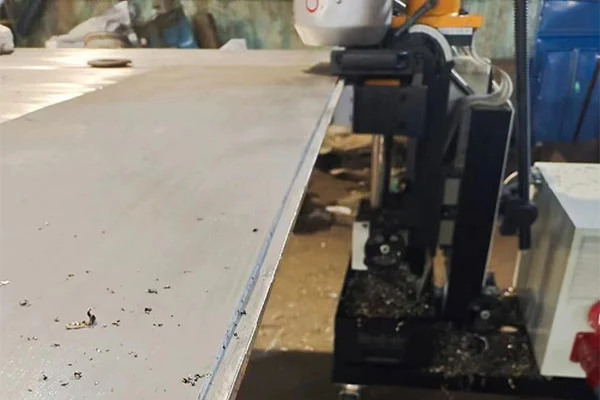

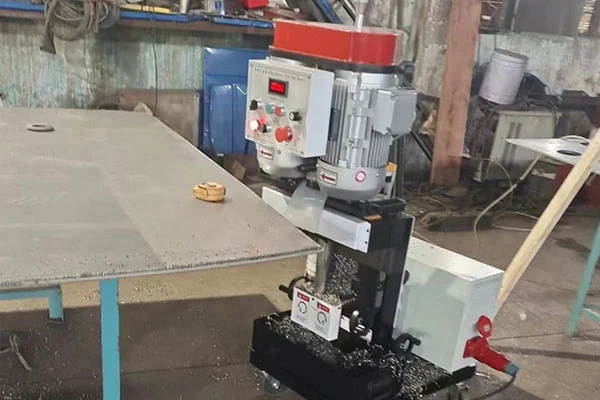

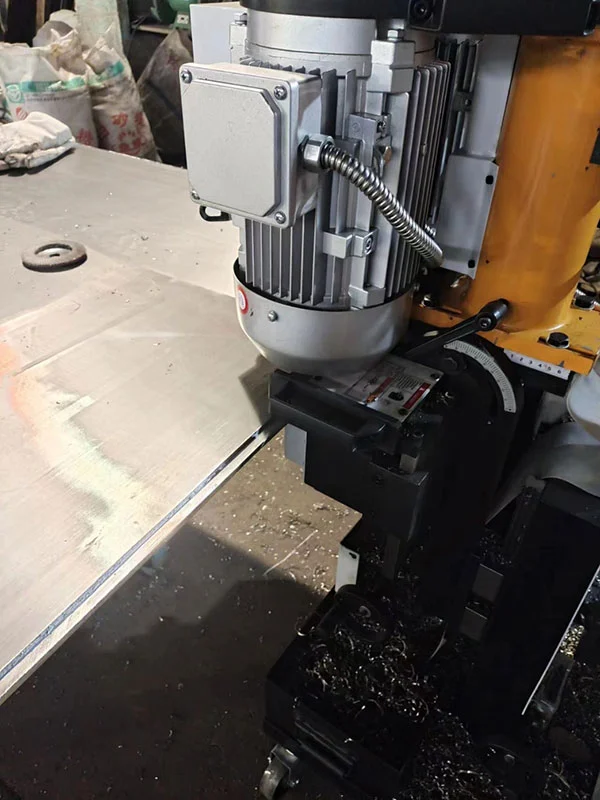

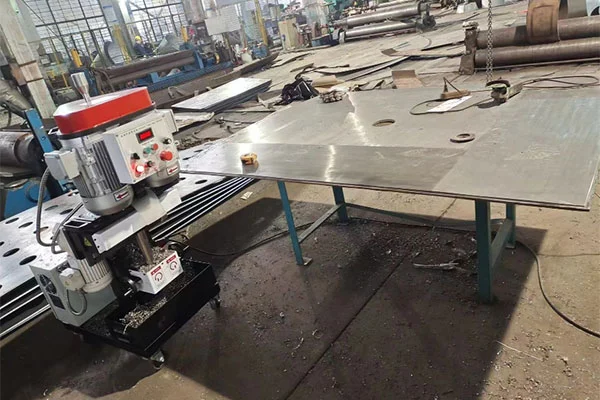

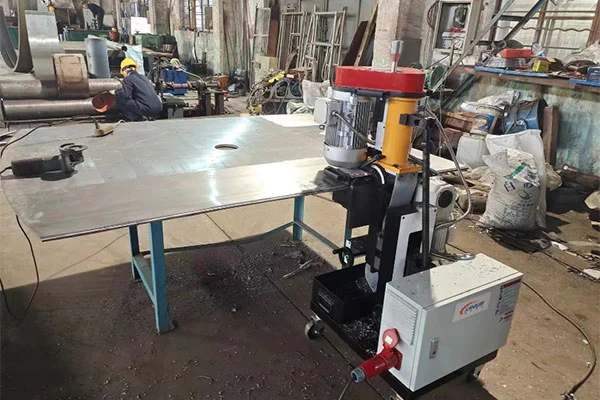

現場での活用事例

操作手順

1. 準備:保護具を着用し、切断刃と装置の回転方向を検査し、鋼板を平らに置き、走行経路を空けてください。

2.パラメータ調整:必要に応じてベベル角度を設定してロックし、パラメータテーブルに従って切り込み深さを設定し、上部プレスローラーがプレート表面と同一平面になるように校正します。

3. 機械加工:ガイドプレートを鋼板端に密着させてワークを電気的にクランプし、主軸を起動して自動走行させます。操作全体を通して切断状態を監視します。異常音が発生した場合は直ちに機械を停止してください。

4. 完了:加工後は鉄片を取り除き、電源を切ってケーブルを収納し、装置を適切に収納してください。

よくある質問

Q: 機械はどのようなベベル タイプをサポートしており、その操作機能は何ですか?

A: 鋼板サポート用のエッジフライス盤です。K型、V型、Y型、正面面取り、自動走行・自動給餌機能付き。

Q：ベベル面の加工能力はどのくらいですか？

A: ツールの前進と後退の定量的な調整。シングルパスベベル面:C0～20mm;までのマルチパス加工C56mm.

Q：ワーク寸法や角度調整範囲はどうなっていますか？

A：最小ワークサイズ≥200×80 mm (長さ×幅)、サイズの上限はありません。無段階のベベル角度調整α0°～α90°.

Q: 大きなワークピースと小さなワークピースにはどのような作業モードが利用できますか?

A: 鋼板用エッジフライスは、大型板の場合、板端に沿って自動走行し、オートクランプで面取りを行い、端滑りを防止します。小さなプレートの場合、機械は静止したままで、プレートが自動的に供給されてベベル加工が行われます。
