ID マウントパイプベベラー

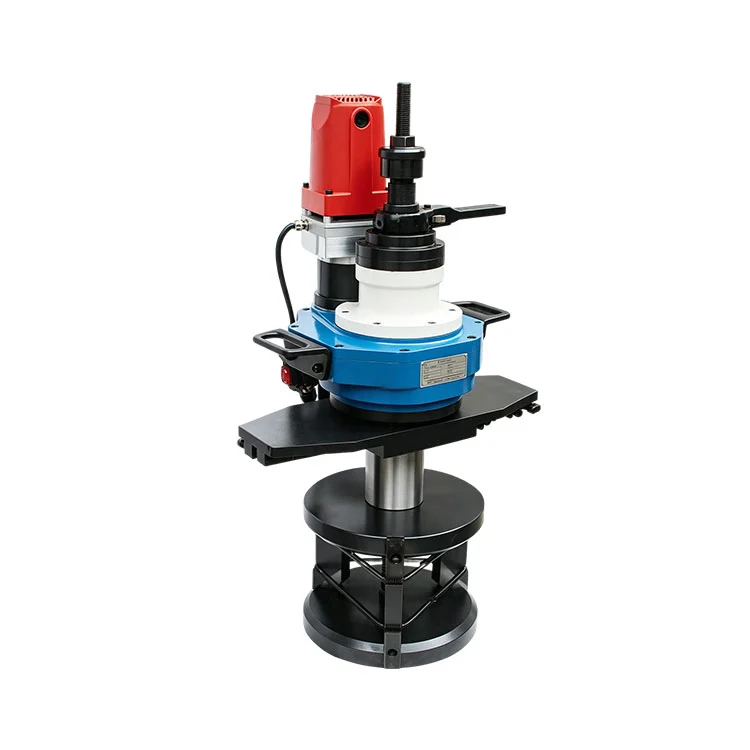

ID 取り付けパイプベベラーは、ポータブルな現場処理装置です。のパイプ径に適合します。273～426mm壁の厚さで≤15mm。内部拡張クイックインサートと外壁多点クランプを備えており、1 つのレンチで調整するだけでパイプライン上の任意の位置で迅速なクランプを可能にします。ラチェット式手動送りと冷間加工の採用により、変形、バリのない切断を実現します。複数の業界にわたるパイプの設置や緊急修理のための V/I/U タイプのベベルをサポートしています。

コア機能

簡単な設置と操作

内部拡張クイックインサート設計と多点外壁クランプを組み合わせた ID 取り付けパイプベベラーは、パイプラインのどの位置でも迅速なクランプを可能にします。締結コンポーネントはワンサイズのレンチだけで簡単に調整できます。小型・軽量で大口径配管の現場作業に優れた性能を発揮します。

優れた加工性能

完全冷間加工により、パイプ本来の素材特性を維持します。ラチェット式手動送りで高効率・高品質を実現します。安全性を高めるため、パイプは静止したままカッターが回転します。それは生成します変形なし、バリなし、きれいなカット高品位溶接に。カスタムベベルを含むU ベベル、シングル V ベベル、J ベベル利用可能です。加工範囲：パイプ径273～426mm柔軟なモデル選択が可能です。

幅広い互換性

炭素鋼、ステンレス鋼、合金鋼、プラスチック、銅、真鍮、アルミニウム、チタンなどに使用できます。パイプ、圧力容器、蒸気発生器などの面取り加工を安全かつ迅速に実現します。複数の電源オプション: マルチ電圧モーターまたはエンジン駆動で、オフグリッド現場での運用をサポートします。

多用途の産業用途

石油、石油化学、天然ガス、食品、ボイラー、製薬、原子力、およびパイプの設置や緊急修理プロジェクトの会場建設分野で広く使用されています。

技術仕様

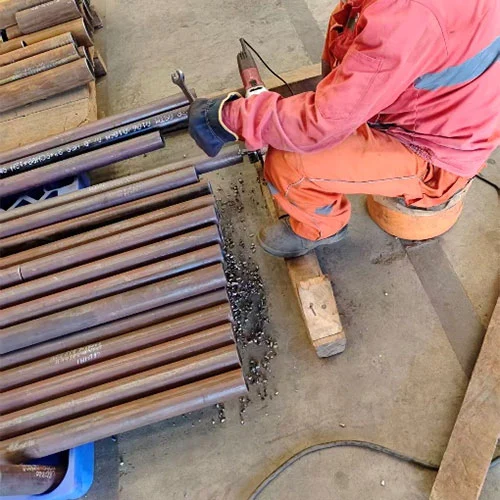

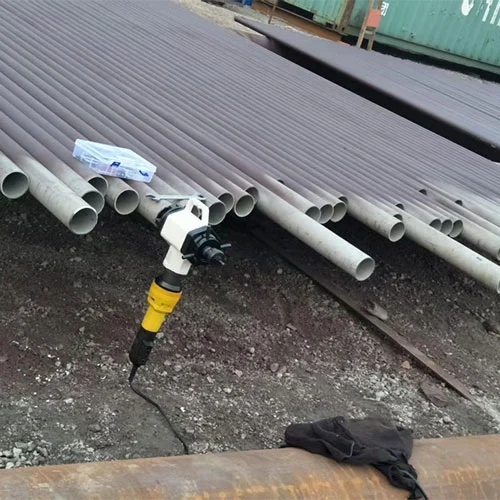

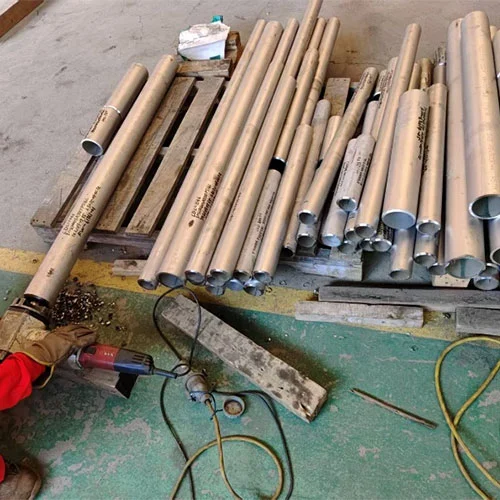

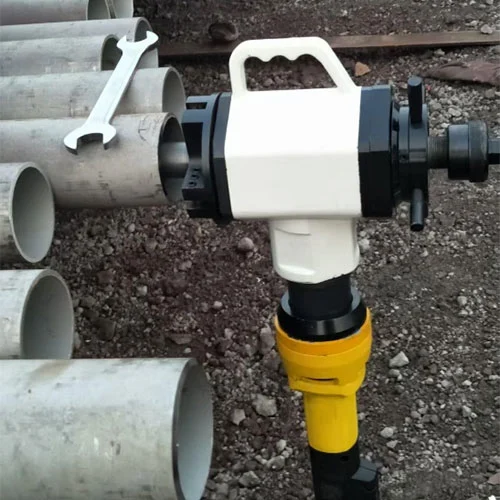

エンジニアリング事例

よくある質問

Q: ND-426 ID 搭載パイプベベラーの処理能力と応用シナリオは何ですか?

A: ID に取り付けられたパイプベベラーは、包括的なベベル準備能力を提供します。サポートしますV ベベル、I ベベル、U ベベル溶接プロセスの多様な要件に対応します。からのパイプ径に対応します。273mm～426mm最大壁厚は≤15mm。中径パイプ用に設計されており、通常の肉厚条件下で安定した正確な切断を実現します。さまざまなパイプやワークの面取りが可能で、幅広い適応性と信頼性の高い性能を備えており、効率的で便利な面取りソリューションを提供します。

Q: この装置の加工精度はどうですか？

A: 送り速度を制御可能なラチェット式手動送りを搭載しています。0.07～0.1mm安定したクランプ機構と高精度な冷間加工を実現します。完成したカットは、変形やバリがない整形されたベベルと一貫した寸法を備え、石油、原子力、製薬、その他の産業における高水準の溶接精度要件を満たします。

Q: 機器の設置と固定はどのように行われますか?

A: ユニットは多点クランプでパイプの外壁に取り付けられます。内部拡張のクイックインサート構造を採用しており、パイプライン上の任意の位置に取り付けることができ、セットアップと取り外しが迅速かつ簡単に行えます。

Q：設備メンテナンス時の注意点は何ですか？

A: 使用後は金属片や破片を取り除いてください。摺動部、ラチェット部、内部拡張部には定期的にグリスを塗布してください。磨耗したカッターは速やかに交換してください。作業前にボルトとクランプブロックの締まり具合を確認してください。錆びないよう、乾燥した換気の良い場所に機械を保管してください。定格を超えて操作したり、乱暴な力を加えたりしないでください。

インストールおよび操作ガイド

インストール

1.パイプの端を掃除して、溶接スラグ、バリ、破片を取り除きます。パイプの直径と肉厚が機械の定格範囲内であることを確認してください。

2.ID マウントパイプベベラーをパイプ外壁に配置し、内部拡張クイックインサート構造で位置決めし、多点外壁クランプを作動させます。

3.付属のレンチで留め具を締めると、遊びのないしっかりしたクランプが保証されます。

4.ラチェットフィードユニットを後退させて、カッターをパイプ端面から遠ざけます。

5.電源を入れてアイドル試運転を行い、異音や妨害音がないか確認してください。

手術

1.パイプをしっかりと固定してください。動作中は回転するカッターディスクに近づかないでください。

2.パスごとに軽いカットを備えたラチェットタイプの手動送りを適用し、送り速度を制御可能:0.07～0.1mm.

3.目標ベベル寸法に達したら送りを停止し、カッターをワークピースから後退させます。

4.電源を切ります。カッターが完全に停止したら、クランプを解除し、機械を取り外します。

重要な注意事項

1.ID に取り付けられたパイプベベラーは冷間加工原理を採用しており、パイプは静止したままカッターが回転します。逆回転は禁止です。

2.定格直径と壁厚を超えて操作しないでください。

3.作業後は金属片を取り除き、定期的に注油・メンテナンスを行ってください。
