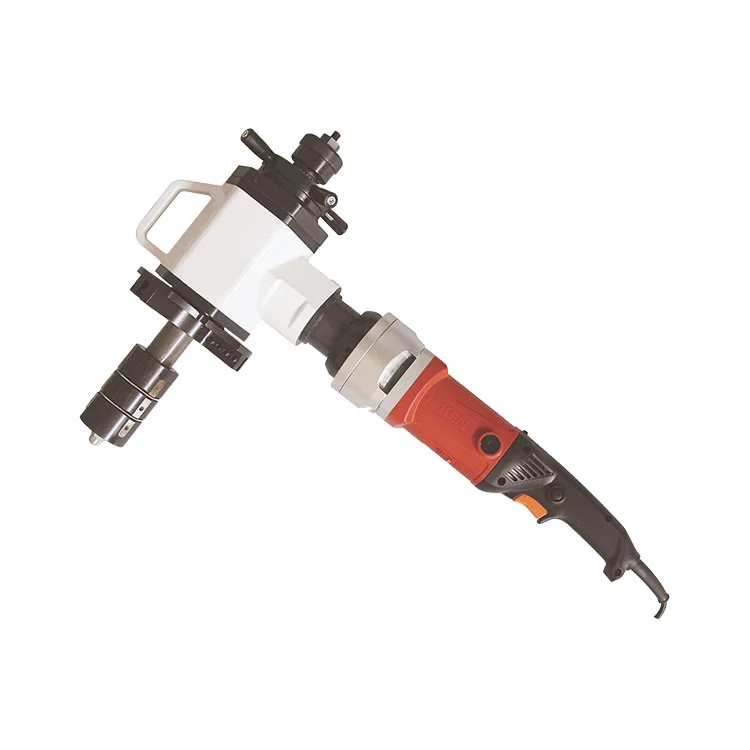

ID 取り付けパイプ端処理機

この内径取り付けパイプ端処理機は、長年の市場調査に基づいて開発、製造されています。革新的な減速機構、拡張クランプ機構、送り機構を備え、堅牢な構造と優れた可搬性を備えています。パイプ径は65mmから159mmまで対応し、最大加工肉厚は15mmです。炭素鋼、ステンレス鋼、合金鋼などの金属パイプの切断や面取りを効率的に行うことができる幅広い用途に使用できます。

製品の利点

コンパクト＆ハンディ

ID 取り付け型パイプ端処理機は、軽量で輸送や持ち運びが容易なように設計されており、大口径パイプラインの現場作業に適しています。内部拡張クランプシステムによりワークピースを簡単に固定します。 1 つのサイズのレンチだけで素早い調整が可能です。

安全かつプレミアム

切断工具が面取りのために回転している間、パイプは静止したままとなり、高い操作安全性が保証されます。機械加工されたカットは歪みやバリがなく、常にきれいで、高品位の溶接要件に最適です。

多彩なパワー

複数の電源オプションが利用可能です。異なる電圧のモーターユニットはさまざまな地域条件に適合します。エンジン駆動バージョンは、電源なしでの現場作業をサポートします。

幅広い互換性

プラスチック、銅、真鍮、鉄、炭素鋼、アルミニウム、高級鋼、高級ステンレス鋼、チタンなどの多様なパイプ材質の加工に対応します。

技術仕様

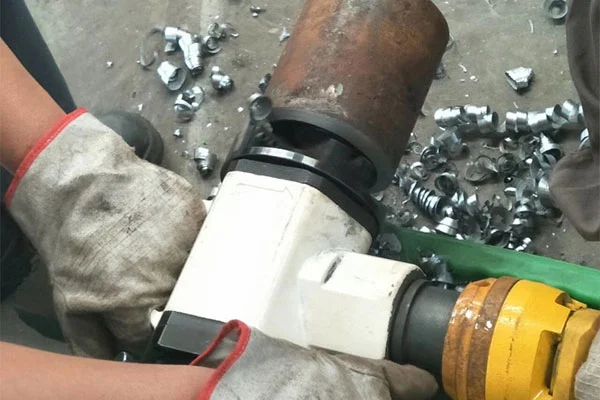

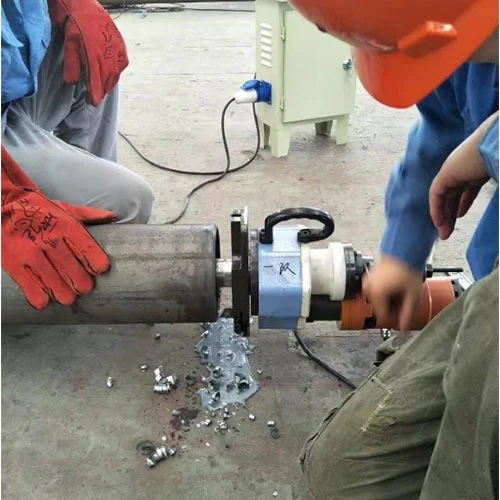

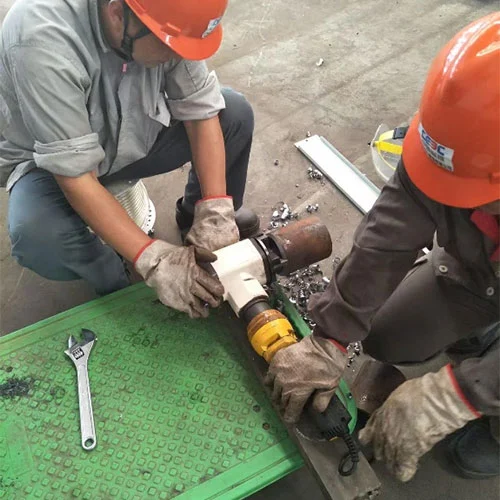

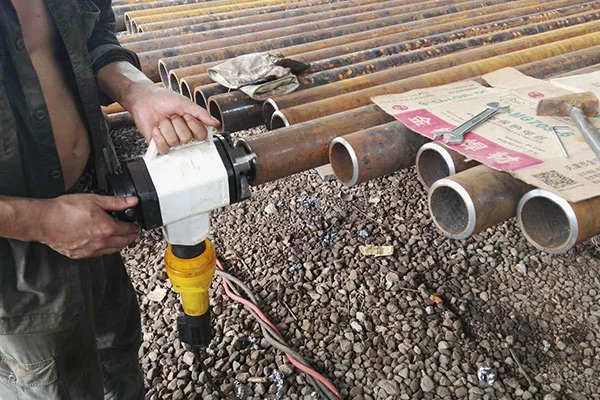

エンジニアリング事例

技術基準

ID 取り付けパイプ端処理機 (設計、製造) およびそのスペアパーツについては、仕様で指定された技術パラメータおよび要件に加えて、国家規格 (GB)、業界規格 (JB、DL…)、および国際規格 (SI、ANSI、ASME、AWS、API、DIN、ISO) の最新版に従うものとします。製品の設計と製造に適用される基準は以下のとおりです。

機械設備の設置の建設および承認に関する一般規定 GB50231 98

電気機器の安全設計に関するガイドライン GB4064 1983

機械の安全性 — 機械の電気機器 GB 5226.1 2002

絶縁導体のマーキング GB4884 85

鉄骨構造物の建設品質の承認基準 GB 50205 2002

鋼構造物の設計基準 GB 50017 2003

プロセス配管の製造規格：ASTM B31.3

国際規格（SI、ANSI、AWS、API、DIN、ISO）

技術文書

必要書類

ID 取り付けパイプ端処理機用に提供されるすべての図面および技術文書は、該当する国際または国内規格および仕様に準拠するものとします。機械の機器関連ソフトウェアおよび図面のすべての単位には SI (国際単位系) を使用する必要があります。すべての文書は中国語で提供されるものとします。

ドキュメントの成果物

完全なドキュメントのハード コピー セット 1 つと、電子コピー 1 つ。

文書の範囲

梱包リスト (機器に付属するスペアパーツおよび付属品を含む)

機器取扱説明書、適合証明書、保証書、操作手順書

機器の電気回路図、端子配線図、機械図、油圧回路図、基礎図

主要な外注コンポーネントの操作マニュアルと適合証明書

よくある質問

Q: この内部拡張型面取り機の主なパラメータは何ですか?

A: この ID に取り付けられたパイプ端準備機は、V タイプ、I タイプ、U タイプなどの複数のベベル形状を処理でき、さまざまな溶接プロセスの要件を完全に満たし、さまざまな作業条件下でのベベリング加工の需要を満たします。装置の加工パイプ直径範囲は65〜159mm、最大加工肉厚は15mmに達し、カッターヘッドの回転速度は35R/minです。

Q: 加工技術の特徴は何ですか?

A: パイプ材料の特性を変えることなく、完全な冷間加工プロセスを採用しています。ラチェット式手動送りにより高能率と優れた加工品質を実現します。クイックコネクトの内部拡張構造により、パイプラインに沿った任意の位置に迅速に取り付けることができます。

Q：どのようなワークに対応できますか？

A：炭素鋼、ステンレス鋼、合金鋼などの金属パイプの切断、面取りを行います。また、さまざまな仕様のパイプ、圧力容器、蒸気発生器の安全かつ迅速な切断も可能になります。

Q: この機械はどこに適用されますか?

A: 石油、石油化学、天然ガス、食品、ボイラー、製薬、原子力、会場建設業界でのパイプの設置や緊急修理に広く使用されています。軽量で持ち運びが容易なため、現場での大径切断に優れた利点を発揮します。
