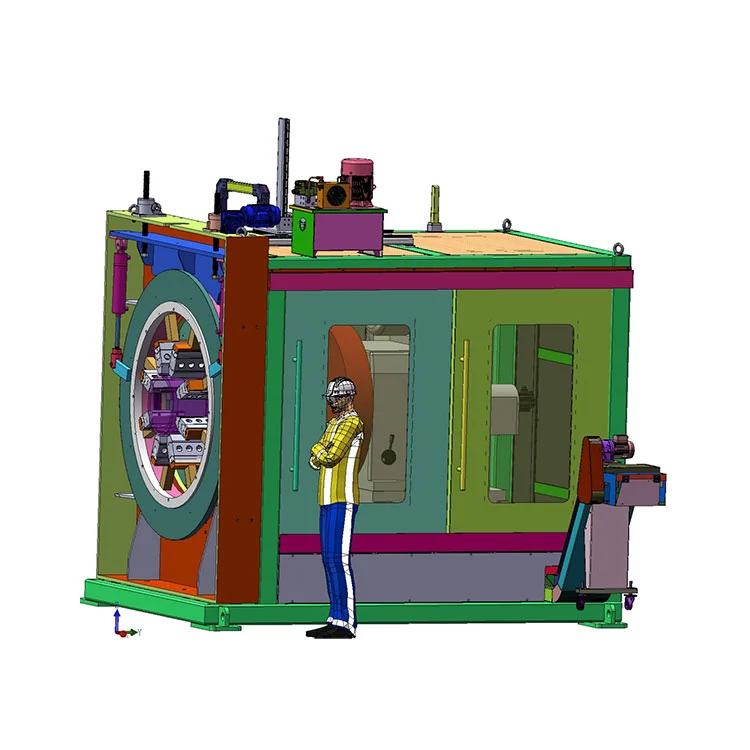

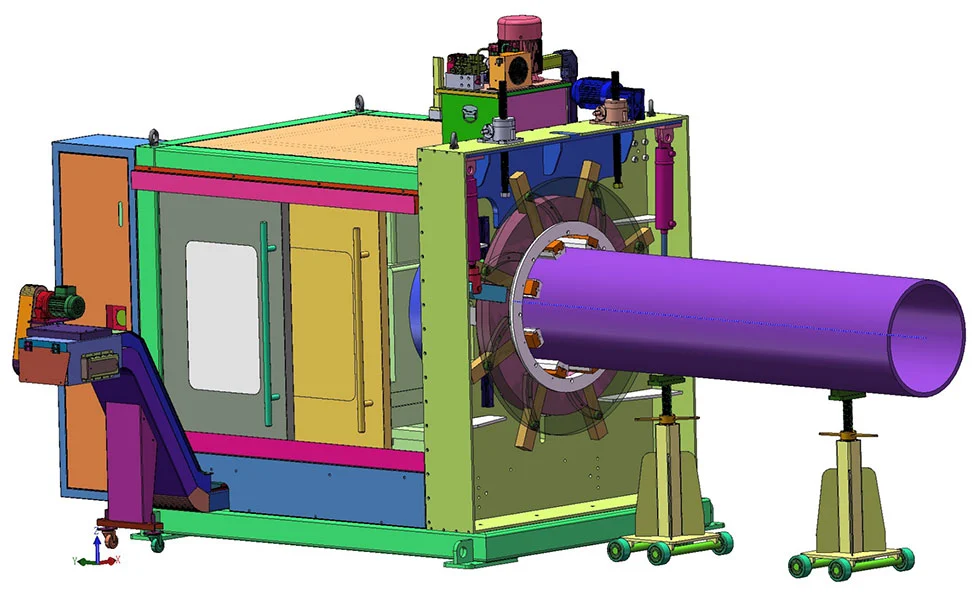

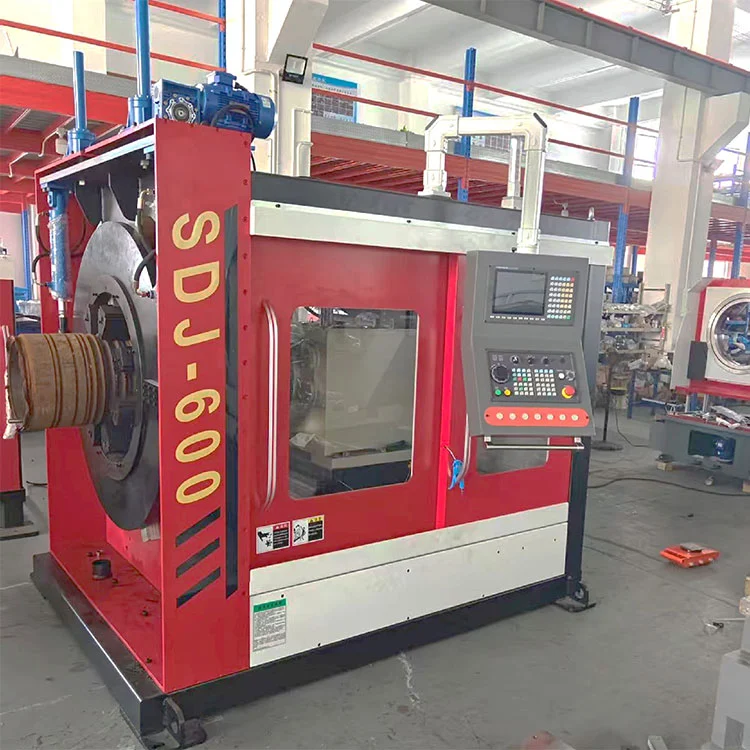

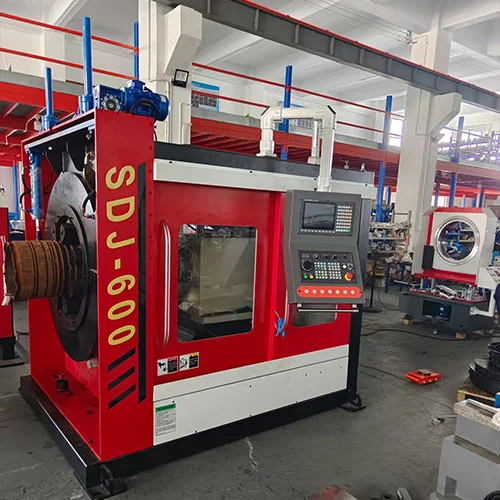

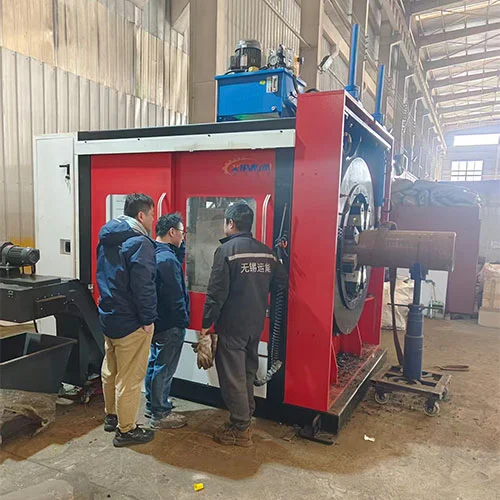

CNC端面面取り機は、高速・高精度のパイプ加工装置です。自社開発のカムロータリークランプシステムと革新的なロータリー切断プロセスを、ユーザーフレンドリーな制御システムと組み合わせて備えています。代替機器に比べて高効率、省エネ、環境性、操作性に優れたモデルです。特に次のような難削材に最適です。ステンレス鋼と高張力鋼.

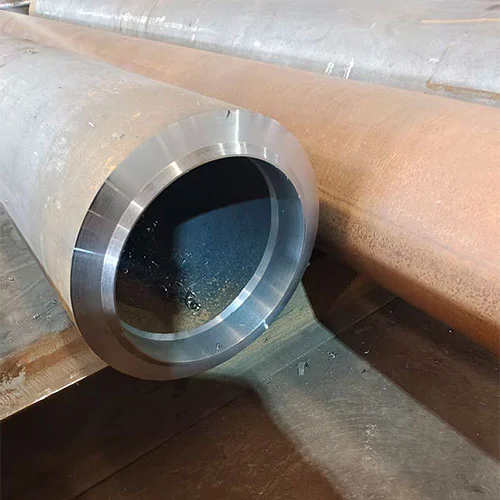

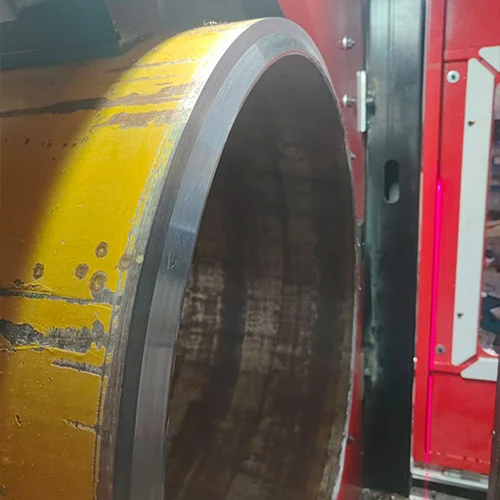

ロータリー冷間切断を採用したオールインワンの切断および面取り機です。切断面にはバリや歪みがなく、端が完全に垂直になっており、直接溶接が可能です。カッターを交換することで異なるベベル角度を実現でき、高い加工効率を実現します。

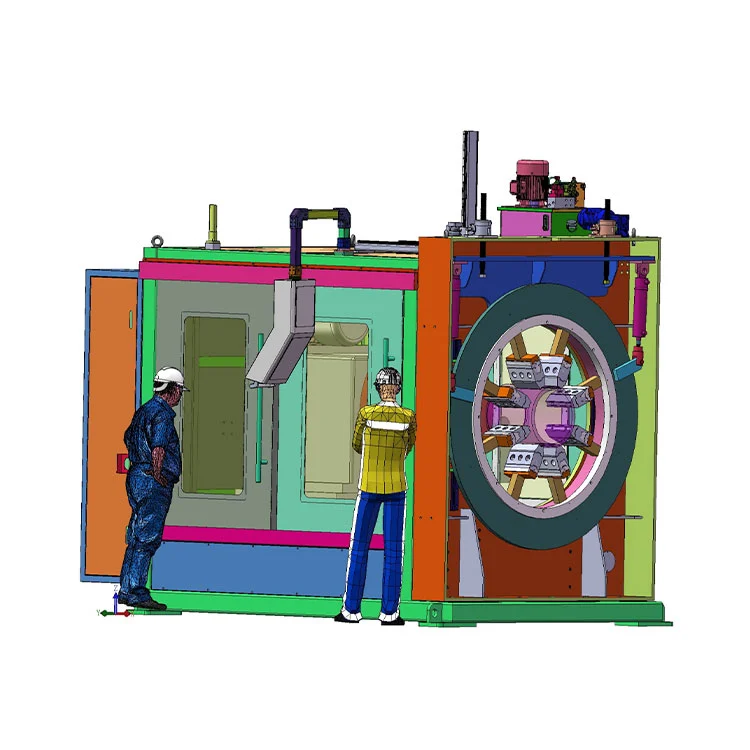

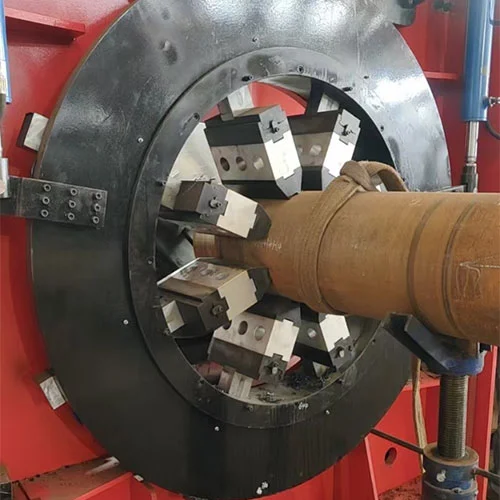

自社開発のカムロータリークランプシステムにより、全周多点クランプによりパイプの変形を防止します。昇降可能なメインユニットにより、さまざまなパイプ径に合わせて柔軟な中心高さ調整が可能です。
のために働く炭素鋼、ステンレス鋼、合金鋼特にステンレス鋼や高張力鋼などの難削材に適しています。石油、製薬、造船、電力などの産業向けに、パイプの端面および途中の切断と面取りを行います。
可変周波数モーターと使いやすい操作パネルを搭載し、簡単操作を実現したCNC端面面取り機です。低炭素および環境保護の概念に準拠し、労働集約性と人件費を削減します。

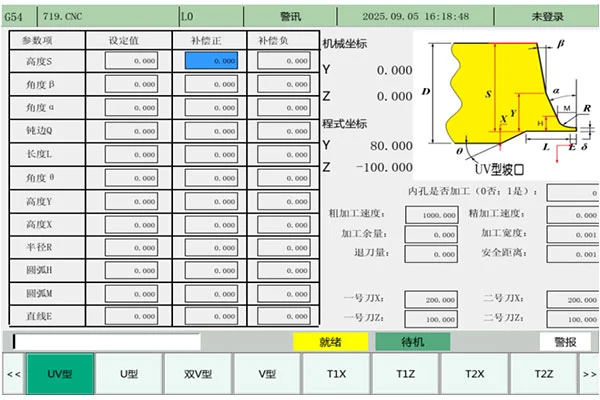

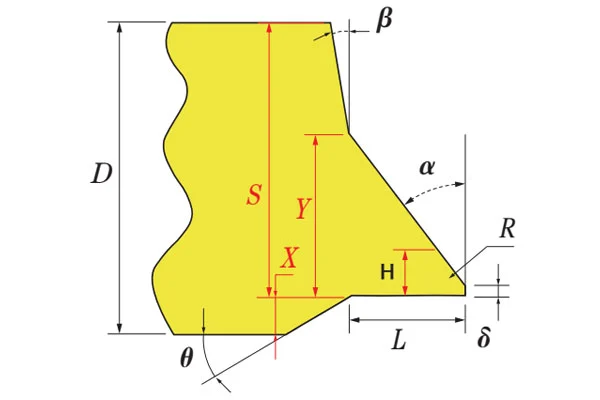

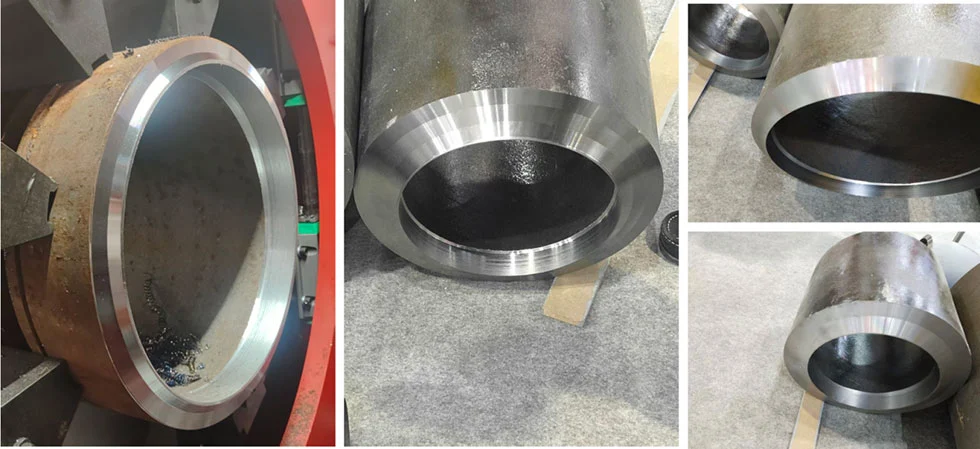

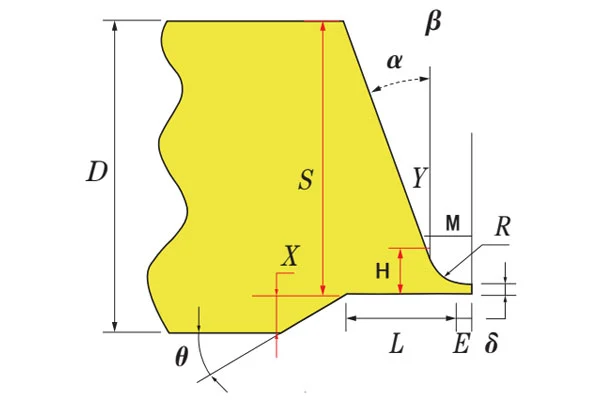

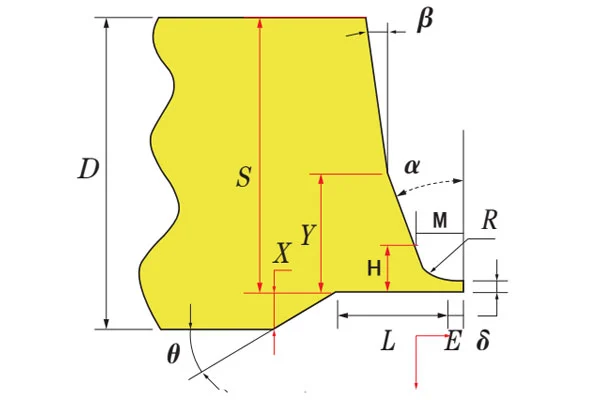

UV タイプのベベル

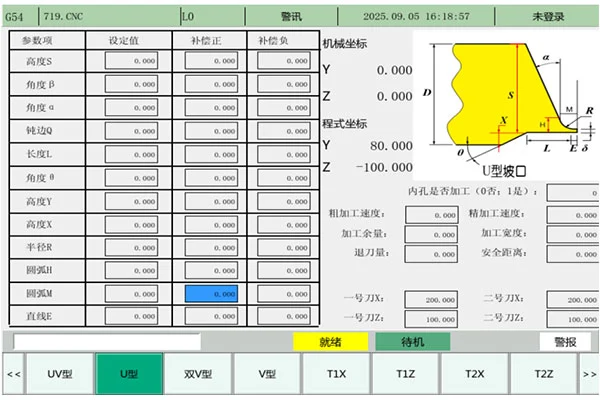

U型ベベル

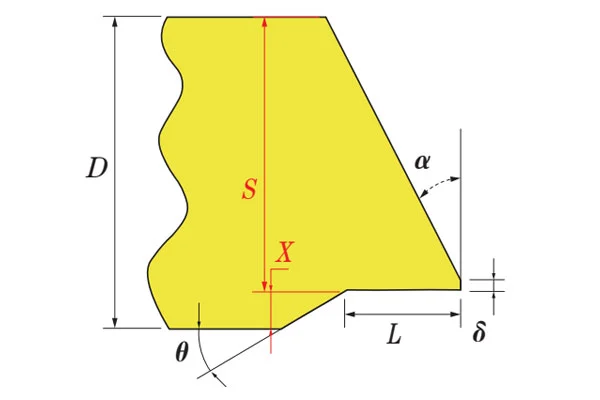

V型ベベル
ダブル V ベベル
ご要望に応じて、他のベベルタイプもカスタマイズできます。
製品紹介

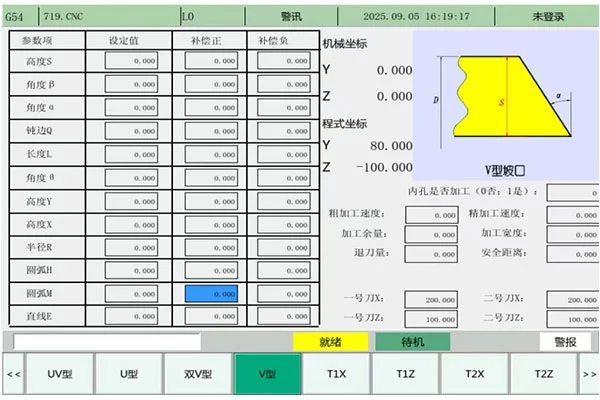

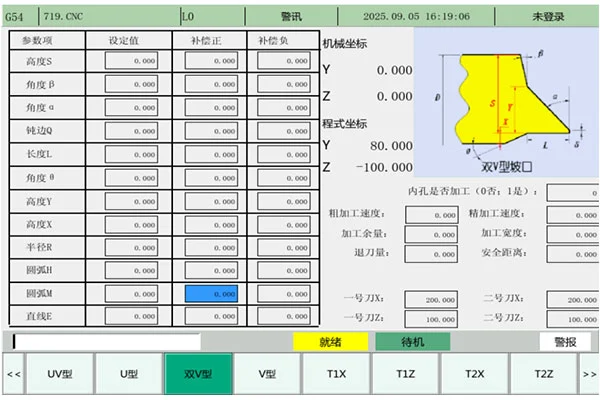

1. 高精細LCD表示画面を搭載したCNC端面面取り機
2. パラメータを設定して変数データを収集し、システムメモリまたは SD カードに保存します。データはイーサネットまたは USB 経由で保存、分析、確認することもできます。
3. EtherCAT / MIII バス制御により、優れたリアルタイム性能と容易なメンテナンスを実現します。
4. IoT 対応によるリアルタイム処理のデータ アクセスと便利な管理。
5. 拡張可能なアプリケーション ソフトウェア モジュール。顧客のニーズに応じて必要なプラグイン モジュールを追加します。
6. 2GB RAM + 8GB ストレージによる優れた実行速度。
7. 高精度、高効率、優れた柔軟性を中心に構築されたこの製品は、さまざまな用途に優れたパフォーマンスを提供します。
製品紹介
1. 入力インターフェース: キーパッド、センサー、NC プログラムから信号を受信します。マルチデバイス接続とデータ送信のために USB、シリアル ポート、イーサネットをサポートします。
2. 出力インターフェース: モーター、ソレノイドバルブ、インジケーターに制御信号を送信し、機械の動作とステータスを制御します。信号フォーマットはアクチュエーターと一致し、信頼性の高い実行を実現します。

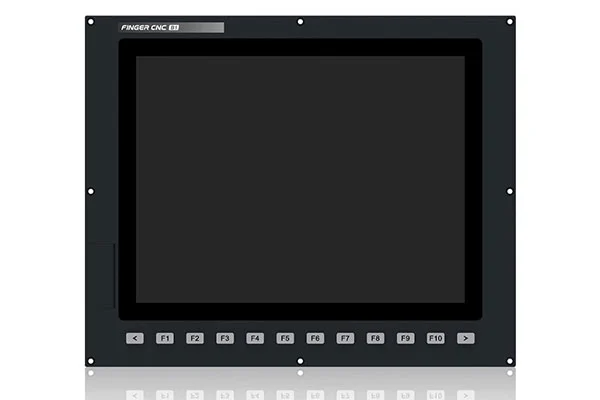

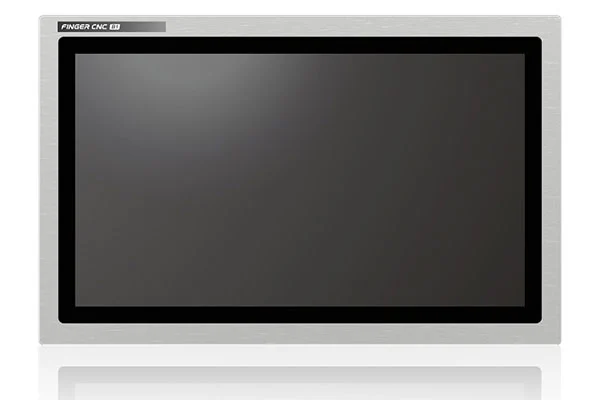

3. 表示ユニット: HMI、NC プログラム、パラメータ、機械ステータス、およびアラーム表示用の LCD/タッチ スクリーンにより、簡単な操作と監視が可能です。
4. 通信: リモート監視、プログラム転送、システムアップグレードのためにホストコンピュータに接続します。コラボレーションと集中管理のためのマルチデバイスの有線ネットワークをサポートします。
5. 高度なマルチコア CPU とスーパーコンピューティング グレードのプラットフォームにより、非常にスムーズな動作が実現します。
6. 2GBのストレージにより、さまざまなタスクのプログラムを安定して実行できます。
7. 高い耐干渉設計、4.5KV EFT テストおよび CE 認証に合格。
CNC端面面取り機の技術パラメータ
| モデル | SDJ-400 | SDJ-600 | SDJ-800 | SDJ-1200 | SDJ-1500 |
| 加工範囲 | Φ30～Φ457 | Φ80～Φ630 | Φ200～Φ830 | Φ300～Φ1200 | Φ500～Φ1500 |
| 機械加工可能な肉厚 | 3-100mm | 3-120mm | 3-150mm | 3-200mm | 3-200mm |
| ベベルの種類 | V、Double‑V、U、UV、I タイプなど (他のベベル形状はオプション) | ||||
| クランプ方式 | 油圧マルチジョークランプ (8 ジョー同期グリップ) | ||||
| 制御システム | 台湾、宜達 (その他の制御システムはオプション) | ||||
| 適合するワーク材質 | 炭素鋼、合金鋼、ステンレス鋼、低温鋼など | ||||
| メインモーター出力 | 4KW | 7.5KW | 7.5KW | 18.5KW | 4KW |
| 送り速度 | サーボ制御 (調整可能) | ||||
| X 軸サーボモーター電力 | 2.3KW | ||||
| Y軸サーボモーター電力 | 2.3KW | ||||
| 本体保護等級 | 統合されたフレーム保護 | ||||
| 切りくず除去タイプ | リアチェーンプレート切粉除去システム（標準装備） | ||||
| 油圧モーター出力 | 2.2 / 5 (オプション) | ||||
| 上下左右軸ロック方式 | 手動/自動（オプション） | ||||
| 画面サイズ | 15インチ、19インチ（オプション） | ||||
| 本体照明 | あり（赤色照明） | ||||
| X 軸の再位置決め精度 | ±0.1 | ||||
| Y 軸の再位置決め精度 | ±0.1 | ||||
| メインモーター伝達モード | 強力Vベルト | ||||
| ボーリング深さ | ≤150 mm (標準ツールホルダー: 100) | ||||
| スピンドルとカッターヘッドの速度 | 20～200 rpm（無段階速度調整、主軸可変周波数速度制御） | ||||
| ツールの種類 | 標準NCインサート | ||||
| ツールホルダーの種類 | 両頭旋削工具 (1 つの工具で外側面取りと内側面取りの両方に対応) | ||||
| 本体タイプ | 一体型鋳鉄フレーム | ||||
| 全体の寸法 | |||||
| 装備重量 | |||||
| 西安パイプライン | VS | 国内競合企業 |
| セルフセンタリングマルチジョークランプ、高精度 | クランピングモード | V 型クランプ: 繰り返し位置決め精度が悪く、薄肉パイプのクランプが変形する |
| 後部サーボ駆動カッター送り/後退。国内比12倍の高効率、安定した性能 | 送り機構 | フロントマウントモーター: 後退が遅く、効率が低い。リアスリップリングの故障率が高い |
| ハードレール付き刃物台送り機構、高精度±0.1mm | 送り機構 | 一部のブランド: リニアレール構造、精度 0.5‑2mm |

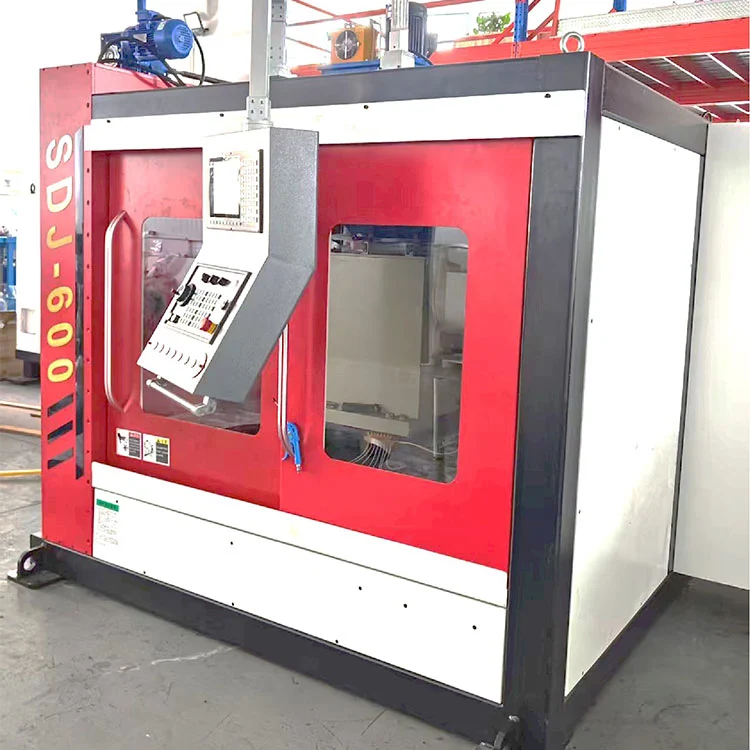

| フルマシン安全エンクロージャ | 安全ガード | 部分的な前面保護: 飛び散る金属片 |
| ギアシフト+スピンドルVFD速度制御、高トルク出力 | スピンドルハウジング | 主軸VFDのみ：低速加工時のトルク不足 |
| 2.3kW高出力送りモーター、国内同等品と比べて加工効率2倍 | 送り機構 | 低電力フロントモーター、低アイドル速度 |
| ギアハウジング内のギア研削ギア | スピンドルハウジング | 一部のユニットの歯車歯車: 高い騒音レベル |
| 一体鋳造本体、フルシリーズハードレール、優れた剛性 | 本体 | 一部メーカー採用のリニアレール |
要約すると、この CNC 端面面取り機は、同等品と比較して全体効率が 12 倍、加工精度が 5 ～ 10 倍向上します。そのクランプ壁厚能力はパイプ加工に最適に適応されています。

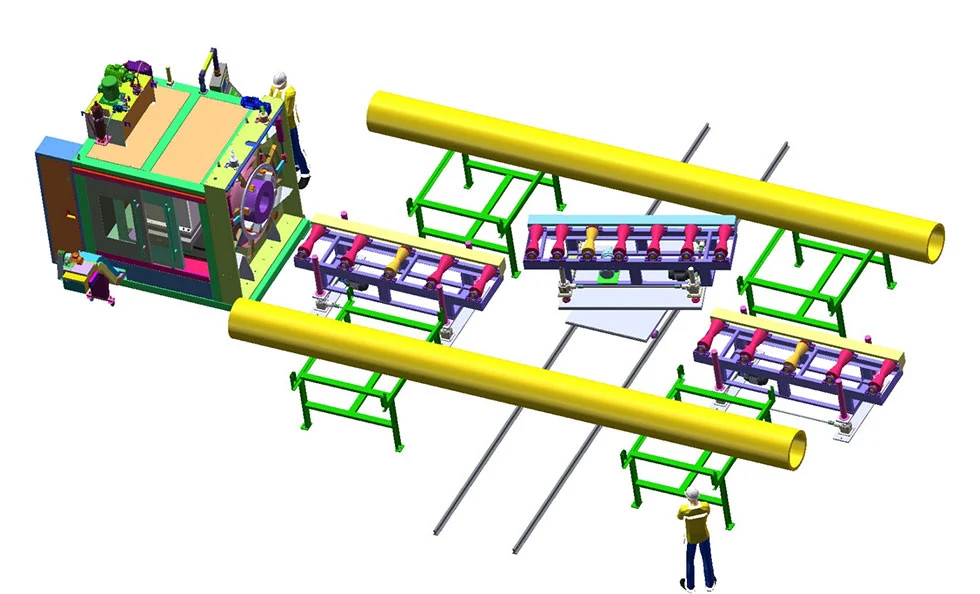

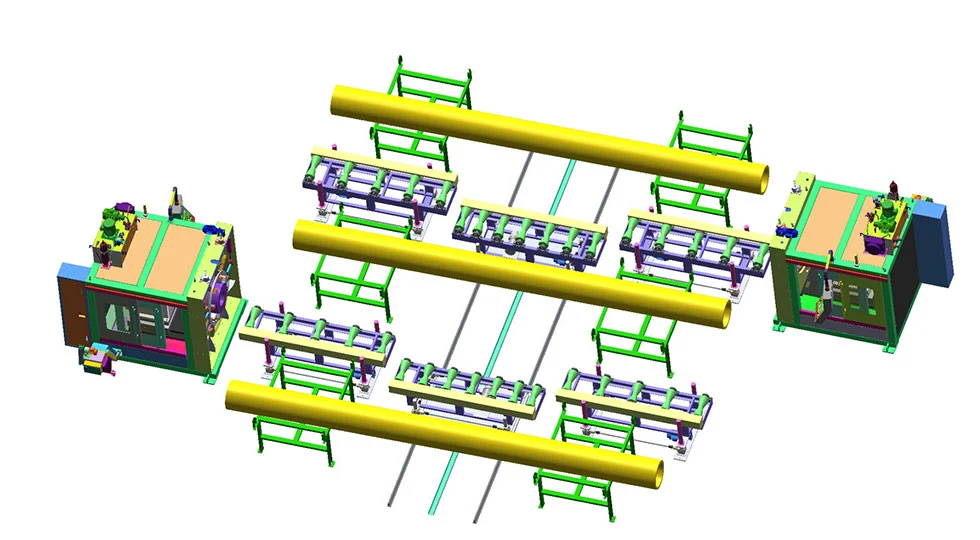

●ローラー材質：炭素鋼、高強度ポリウレタンコーティング、V型ローラー
● 線の長さ:6～12m(カスタマイズ可能な長さ)
●搬送モード：電動搬送
●搬送速度：2～20m/分
● 速度調整: 可変周波数無段階速度制御
● 制御システム: ワイヤレスリモコン
● リフティング システム: 4‑6 電動同期リフター。異径パイプの面取り加工に合わせてパイプ中心高を電動調整します。
● クロストラベルトロリー: クロス方向の移動により、資材ラックと連携して効率的な生産を実現します。
●ローラー材質：炭素鋼、高強度ポリウレタンコーティング、V型ローラー
● 線の長さ:6～12m(カスタマイズ可能な長さ)
●搬送モード：電動搬送
●搬送速度：2～20m/分
● 速度調整: 可変周波数無段階速度制御
● 制御システム: ワイヤレスリモコン
● リフティングシステム: 4‑6 電動同期リフターにより、異なる直径のパイプの面取り加工用にパイプ中心の高さを電動で調整できます。
●自動旋削：パイプ両端の面取り要求に対応可能

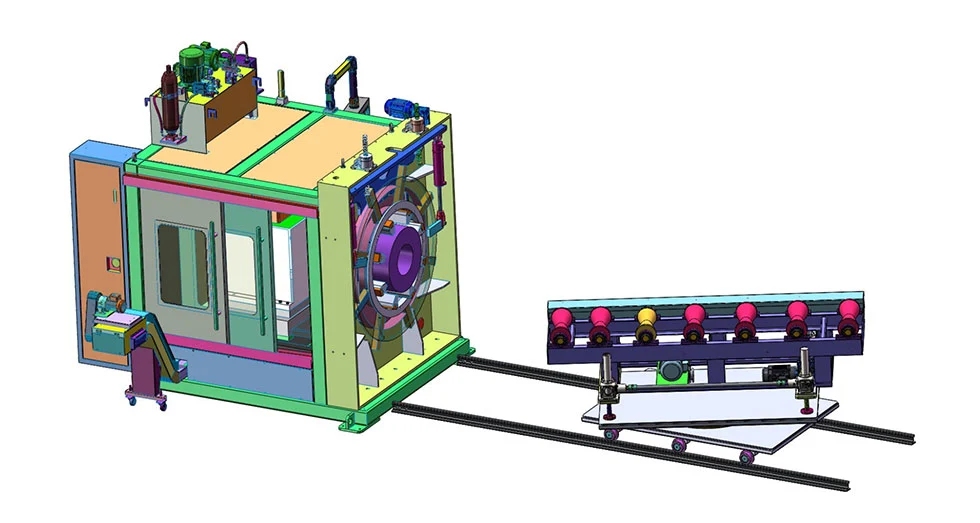

ディアンローラー材質：炭素鋼、表面高強度ポリウレタンコーティング、V溝ローラー
● 線の長さ:3メートル(長さはカスタマイズ可能)、下部トラックを除く
●搬送モード：電動搬送
●搬送速度：2～20M/分
● 速度調整: 無段階の周波数変換速度制御
● 制御システム: ワイヤレスリモコン
● リフティング システム: 4‑6 電動同期リフター。異径パイプの面取り加工に合わせてパイプ中心高を電動調整します。
●パイプ自動旋削：パイプ両端の面取り加工に対応
●ブラケットの高さは本体の中心に合わせて手動で調整してください。
●支持鋼管の位置を手動で前後に移動させます。
A: CNC 端面面取り機は、自社開発のカムロータリークランプシステム、革新的なロータリー切断技術、380V VFDモーター、使いやすいコントロールパネルと安定した送り機構。昇降可能な本体ユニットにより、さまざまなパイプ径に合わせて中心高さを調整できます。
A: 炭素鋼、ステンレス鋼、合金鋼、特に難削材の高張力鋼を加工します。石油、石油化学、ビールと乳製品、製薬、冶金、水処理、造船、発電で広く使用されています。
A: 高い切断能力と効率。バリや歪みのないカットでワンステップの切断と面取りを実現します。ロータリー冷間切断を採用し、パイプ外周に沿ってブレードを切断し、端面を100％垂直にします。
A：パイプ径：Φ30～Φ1500;壁の厚さ:3‑200mm。幅広い作業範囲により、さまざまな業界のパイプ切断と面取りの要件に対応します。
