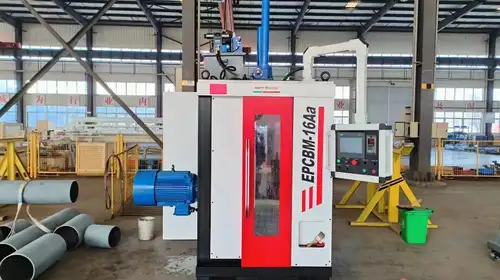

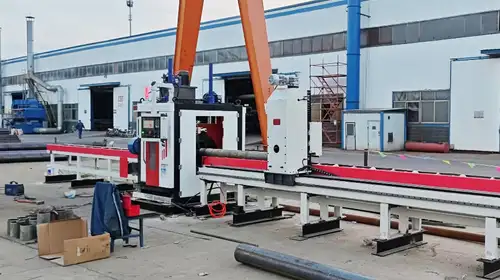

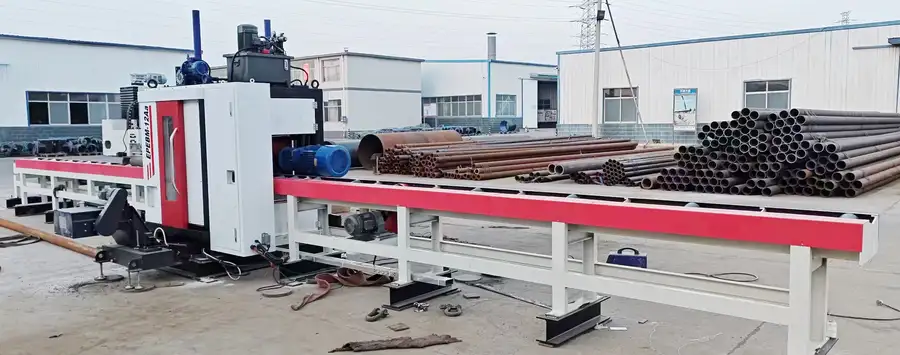

SML CNC パイプ切断機は、統合された PLC 自動制御システムに依存しています。 PLC はすべての機械プロセスを調整し、供給、長さ設定、切断、両面面取り、レーザーマーキング、排出、短尺材料の仕分けなどのシームレスな操作を可能にします。これにより、手動による介入が減り、操作ミスや安全上のリスクが回避されます。タッチスクリーンをワンタップするだけで切り替えパラメータを保存および取得できるため、安定した信頼性の高い生産が可能になります。パイプや異形材の大量連続処理に適しており、生産量の増加、コストの削減、歩留まりの向上に役立ちます。
SML CNC パイプ切断機には、統合された PLC 自動制御システムが装備されています。送り、長さ出し、切断、面取り、マーキング、排出、選別作業など複数の工程を連動させて行います。パイプとプロファイルの自動パイプライン操作を実現するには、最小限の手動介入が必要です。

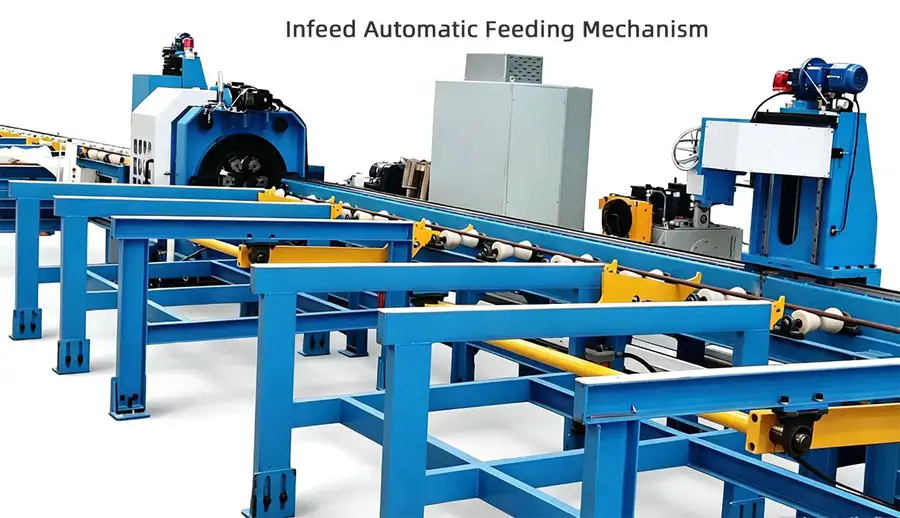

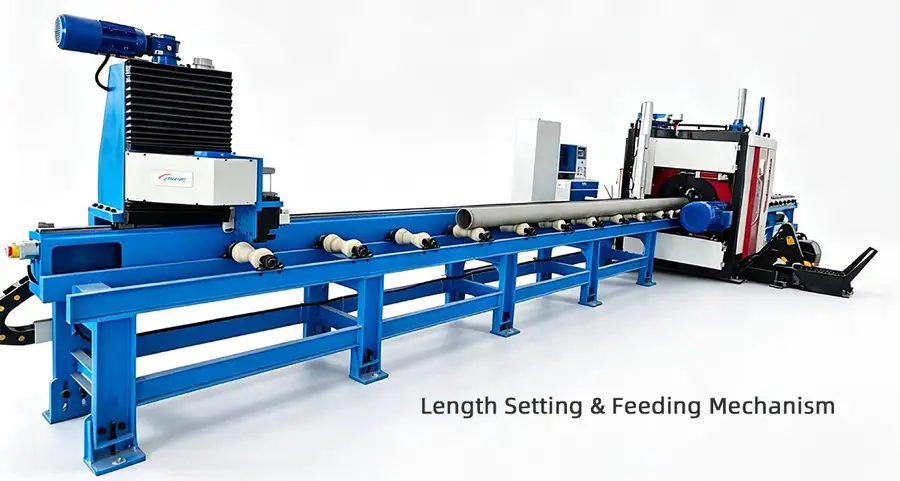

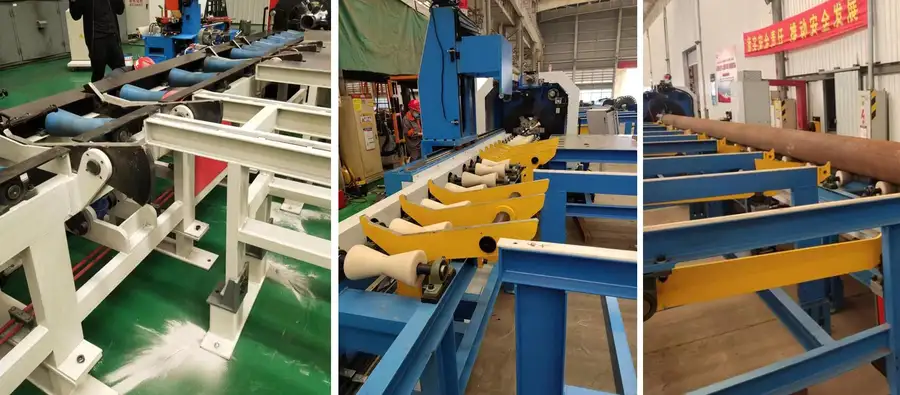

材料の衝突を避けるための一括投入および供給のための自動供給機構が装備されています。サーボ位置決めにより、安定した正確な長さ制御が実現します。手作業による測定やマーキングを必要とせず、製品仕様を素早く切り替えることができます。
切断と両端面取りは 1 回のクランプ設定で完了できます。再クランプによって生じる位置決め誤差を排除し、一貫したベベル角度と表面仕上げを保証し、その後の溶接準備を簡素化します。

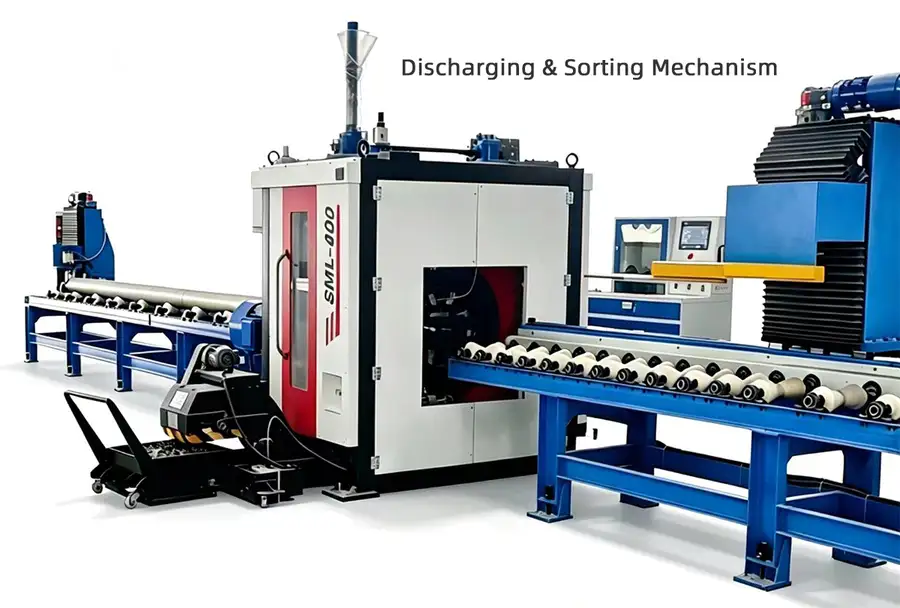

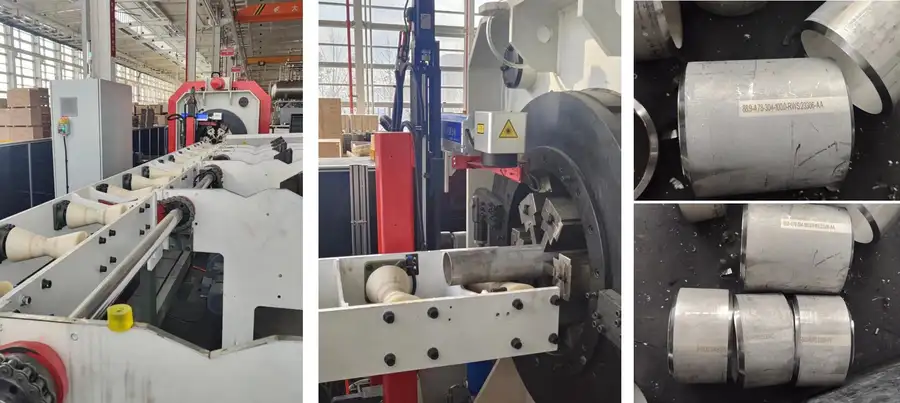

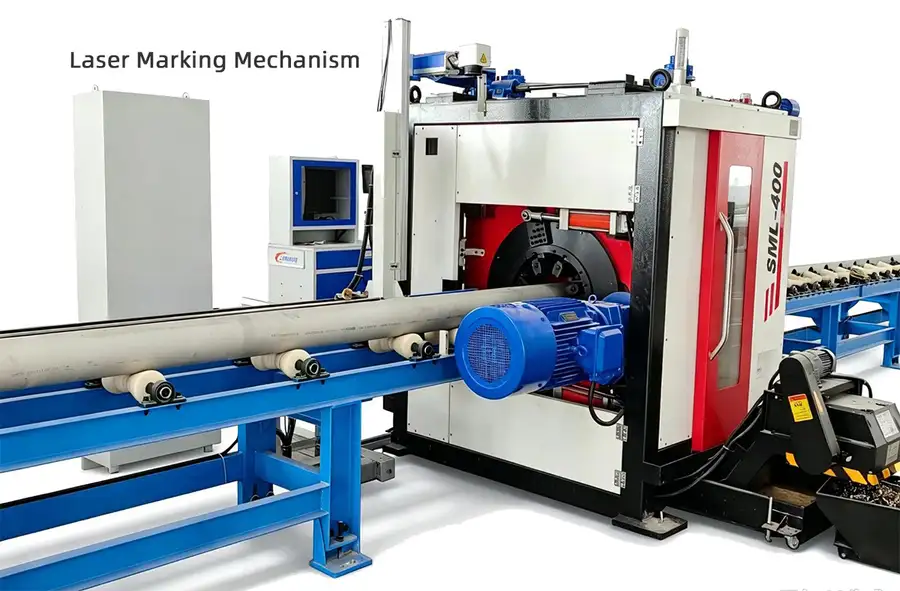

レーザーマーキングユニットと統合されており、製品のトレーサビリティのためにバッチ番号、仕様、シリアル番号を自動的に刻印します。短い素材の識別と拒否が特徴です。認定された製品とスクラップは、手動で分別する必要がなく、自動的に別々のゾーンに排出されます。
プロセスパラメータは、タッチスクリーンを 1 回タップするだけで保存および呼び出すことができます。これにより、人的ミスや安全上の危険が軽減され、生産能力が着実に向上し、人件費が削減され、歩留まりが向上します。
| モデル | 説明 | 加工範囲 | 加工肉厚 | クランプ方法 |

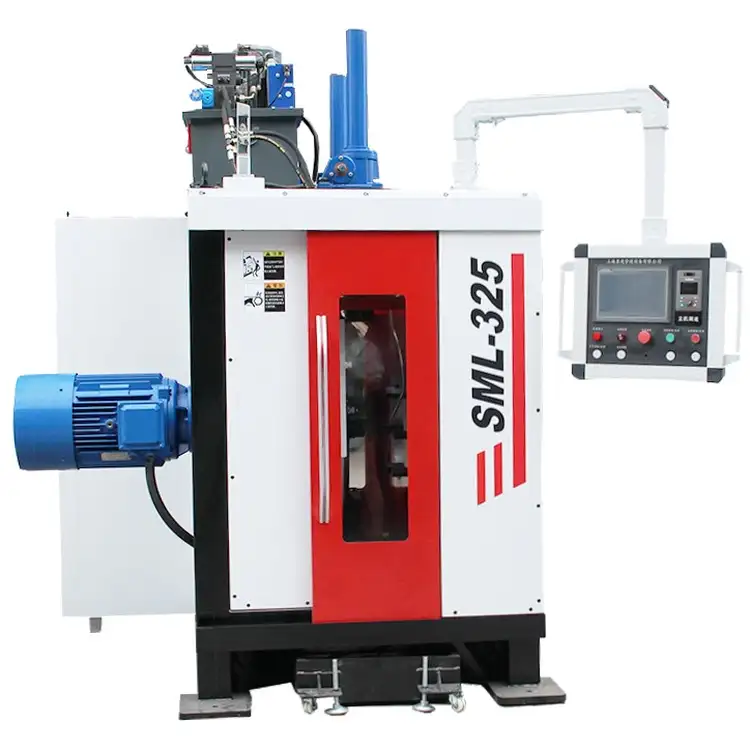

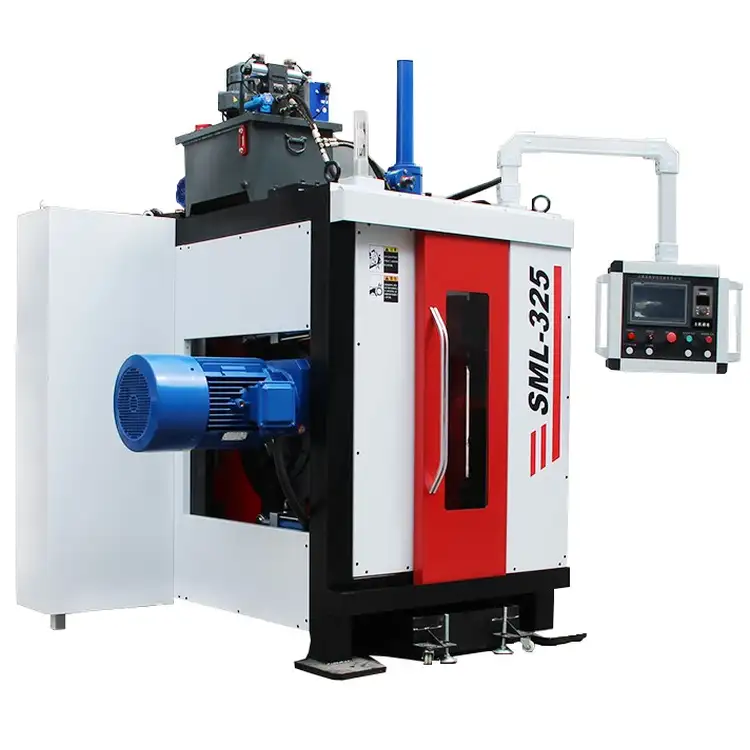

| SML-325 | SML CNC パイプ切断機 | 50～325mm | ≤18 | 6 爪油圧片面および両面クランプ |
| SML-426 | SML CNC パイプ切断機 | 80～426mm | ≤18 | 8 爪油圧片面および両面クランプ |
| SME-630 | SML CNC パイプ切断機 | 325～630mm | ≤18 | 10 爪油圧片面および両面クランプ |
| SME-830 | SML CNC パイプ切断機 | 530～830mm | ≤18 | 12 爪油圧片面および両面クランプ |
炭素鋼：切削+両面ヤゲン18mmまで/片ヤゲン20mmまで
ステンレス鋼: 切断+ベベル 15 mm まで / 片ベベル 18 mm まで
| パラメータ | SML-325 | SML-430 | SML-630 | SML-830 | 備考 |
| メインモーター出力 | 22KW | 30KW | 37KW | 45KW | |
| 本体の吊り上げ方法 | 吊り下げ式自動昇降 | 吊り下げ式自動昇降 | 吊り下げ式自動昇降 | 吊り下げ式自動昇降 | |
| クランプ方法 | 6 爪油圧式セルフセンタリング / 油圧式クランプ | 8 爪油圧式セルフセンタリング / 油圧式クランプ | 10爪油圧セルフセンタリング/油圧クランプ | 12 爪油圧式セルフセンタリング / 油圧式クランプ | |
| ウォーターポンプの動力 | 120W | 120W | 120W | 120W | |
| 電圧・周波数 | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | |
| 切断範囲 | 50～325mm | 80～430mm | 325～630mm | 530～830mm | |
| カッターヘッド速度 | 0～55分 | 0～50分 | 0～45分 | 0～40分 | |
| 給餌方法 | PLC制御のサーボ送り | PLC制御のサーボ送り | PLC制御のサーボ送り | PLC制御のサーボ送り | |
| 格納方法 | PLC制御のサーボ後退 | PLC制御のサーボ後退 | PLC制御のサーボ後退 | PLC制御のサーボ後退 | |
| 加工能力 | 単一送り切削 + シングル / ダブルベベル | 単一送り切削 + シングル / ダブルベベル | 単一送り切削 + シングル / ダブルベベル | 単一送り切削 + シングル / ダブルベベル | |
| ベベルプロファイル | V / I / U / シングル V (30° V 標準) / ダブル V | V / I / U / シングル V (30° V 標準) / ダブル V | V / I / U / シングル V (30° V 標準) / ダブル V | V / I / U / シングル V (30° V 標準) / ダブル V | |
| 同時切削工具数 | 1/2 | 1/2 | 1/2 | 1/2 | 3 つのツール、カスタム利用可能 |
| 油圧システムの動力 | 2.2KW | 2.2KW | 2.2KW | 2.2KW | |
| 送り深さ | 0.07 | 0.07 | 0.07 | 0.07 | |
| 加工肉厚 | ＜18mm | ＜18mm | ＜18mm | ＜18mm | ＜18mm |
1. 吐出長さはオプションです
2. 輸送用ホイールの表面に炭化防止処理が必要かどうか

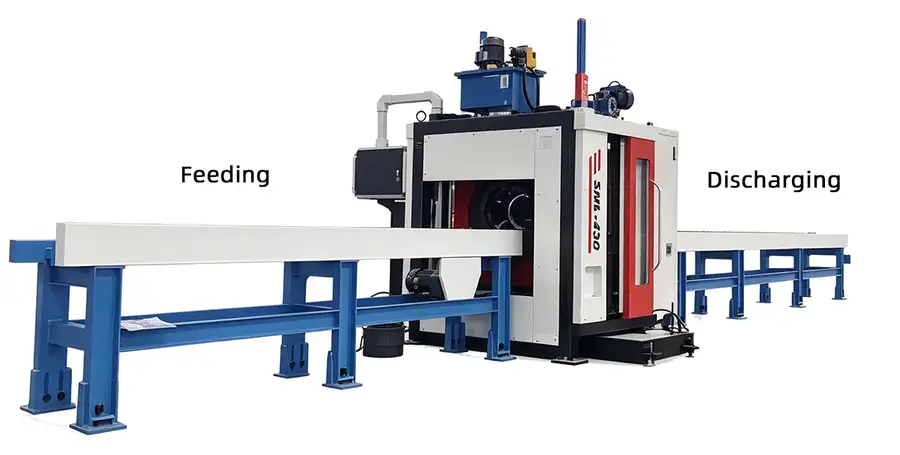

SML装置全体配置図（送り装置＋長さ設定装置）
1. 原料投入長さ
2. ホイールの炭化防止処理
3. 給餌モード
4. 単一長さ設定寸法
1. 原料投入長さ
2. ホイールの炭化防止処理
3. 給餌モード
4. 単一長さ設定寸法
SML装置全体配置図（インフィード＆アウトフィードストレージシステム）
1. 原料の長さ
2. 最大そして分。吐出長さ

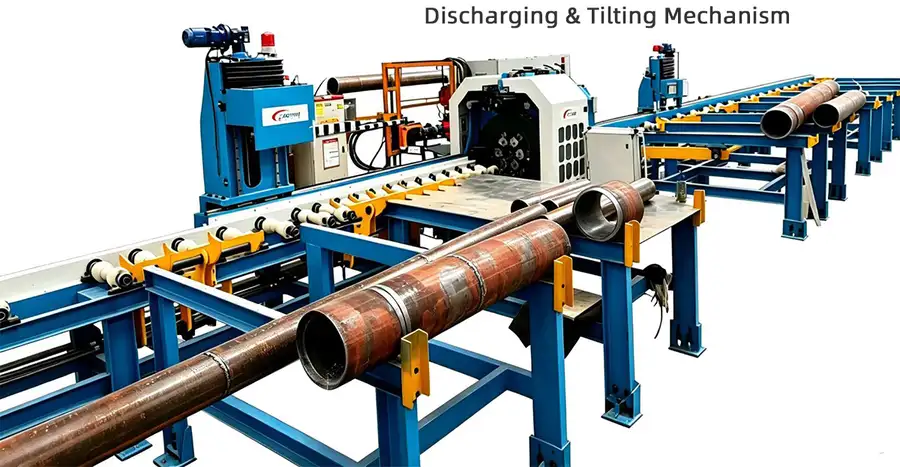

SML装置完全配置図（インフィード＆アウトフィード傾斜仕分けシステム）
1. 原料の長さ
2. 最大吐出長と最小吐出長
A：このSML CNCパイプ切断機は、プロセスが調整された統合PLC自動制御システムを採用しており、原材料の供給から完成品の仕分け、排出までの全プロセスの自動化を可能にします。
A: 切断と両面面取りが一度のクランプで完了します。再クランプによって引き起こされる位置決めエラーを回避し、一貫したベベル品質を実現し、溶接前の準備作業を軽減します。
A: 加工後の自動レーザーマーキングにより、材料のトレーサビリティが容易になります。このシステムは、手動でピッキングすることなく、規格外の短い材料を自動的に分類して拒否します。
A: パイプや異形材の大量連続処理に最適です。切り替えパラメータはワンタップで呼び出すことができ、労働力と人的ミスを削減しながら、生産量と歩留まりを向上させます。
無料保証期間：SML CNCパイプ切断機の保証期間は受領日から12ヶ月となります。
保証内のサービス: 機器の故障または損傷に対しては、無料の技術相談と修理が提供されます。お問い合わせへの回答：電話は2時間以内、書面は8時間以内に返信。オンサイトサービスが必要な場合は、800km以内の場合は24時間以内、800kmを超える場合は48時間以内に経験豊富なエンジニアが派遣されます。エンジニアは、障害が修正され顧客満足度が達成されるまで現場に常駐するものとします。
保証期間終了後のサービス: サービスリクエストを受信してから 2 時間以内に電話で返答します。電話ガイダンスで故障が解決できない場合は、24時間以内（800km以内）または48時間以内（800km以上）にエンジニアを派遣し、現場で修理サポートを行います。
同社は、サービス理念と運用サポートサービスの約束を遵守し、販売後の問題を迅速かつ効率的に解決します。
