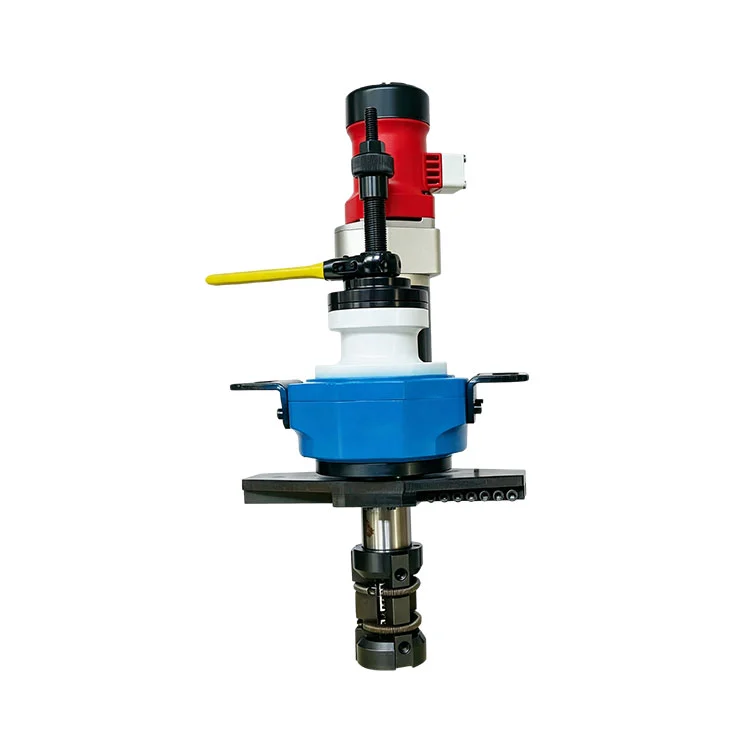

管端処理機 内部クランプ

長年にわたる市場の洞察とユーザーからのフィードバックに基づいて開発されたこのパイプ端処理機の内部クランプは、コンパクトで軽量で、現場での大口径パイプ作業に最適です。加工範囲: パイプ直径 80 ～ 252 mm、カスタマイズ可能なオプションあり。内部拡張クイックインサート設計により、パイプラインのどこにでも設置できます。多点外壁クランプにより、迅速かつ簡単な操作が可能になります。

製品の特徴

多点アウタークランプ

パイプ外壁に多点クランプで取り付けます。完全な冷間加工により、元のパイプ材料の特性が維持されます。ラチェット手動送りにより、高効率と優れた加工品質が保証されます。

柔軟なクイックセットアップ

クイックフィット内部拡張構造により、パイプラインに沿った任意の位置に迅速に設置できます。このパイプ端処理機の内部クランプにより、次のような複数の溶接ベベル プロファイルのカスタム製造が可能になります。U ベベル、シングル V ベベル、J ベベル、お客様の多様な加工仕様に対応します。

幅広い加工範囲

～からのパイプ径をカバーします。80mm～252mm柔軟なモデル選択が可能です。さまざまな仕様のパイプ、圧力容器、蒸気発生器などの切断・面取りを安全かつ迅速に行います。

多用途の産業用途

炭素鋼、ステンレス鋼、合金鋼などの金属パイプに対応します。石油、原子力、製薬、会場建設などの分野でのパイプの設置や緊急修理に広く使用されています。

技術仕様

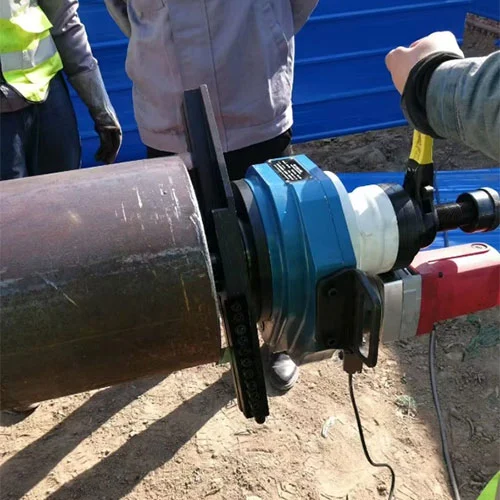

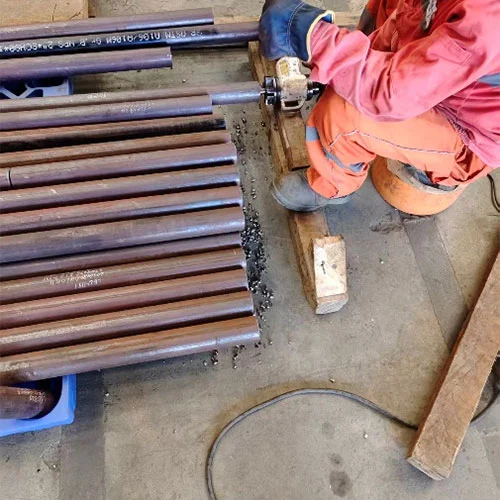

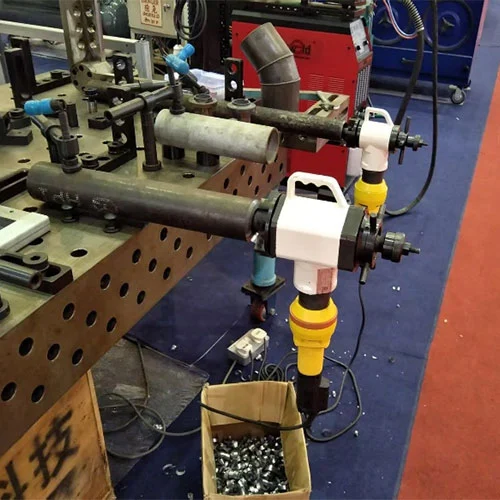

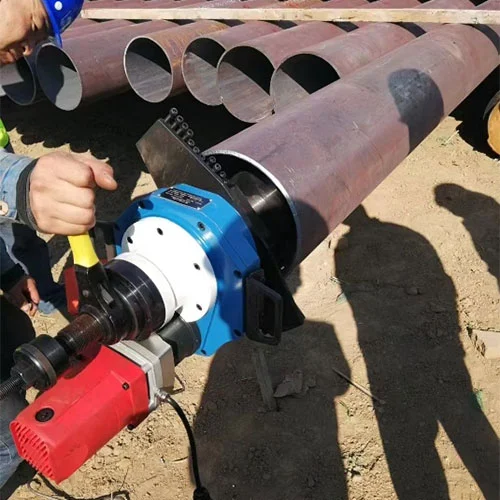

エンジニアリング事例

メンテナンス＆安全技術

1.パイプ端処理機械の内部クランプに供給される圧縮空気は、機械コンポーネントの腐食を防ぐために脱水および濾過する必要があります。

2.使用後は毎回、少量の潤滑剤または防錆剤を空気入口継手に注入し、圧縮空気で機械に吹き込みます。

3.内拡の位置決めのために面取り機をパイプに挿入するときは、刃の損傷を防ぐため、刃先とパイプが衝突しないようにしてください。

4.拡張ハンドホイールを緩めてパイプ内で機械を取り外したり位置を変更したりする場合は、機械がパイプ内でさらに滑り込まないように注意してください。ブレードとパイプの衝撃やブレードの損傷が発生する可能性があります。

5.送りハンドルをゆっくり回してください。過度の送り速度による工具の損傷を防ぐため、刃先とパイプの凹凸表面との接触状態に注意してください。

6.加工中に早送りやエア圧不足によりカッタヘッドが失速した場合は、エアバルブを閉じてください。加工を再開する前に、カッターヘッドと送りハンドルを逆転させて刃先を後退させます。

7.80 時間の稼働後、潤滑剤を塗布し、機械の総合的な点検と調整を行ってください。

よくある質問

Q: この内部拡張型面取り機の主なパラメータは何ですか?

A: このパイプ端処理機の内部クランプは、V タイプ、I タイプ、U タイプなどの複数のベベル形状を処理でき、さまざまな溶接プロセスの要件を完全に満たし、さまざまな作業条件でのベベル加工の需要を満たします。装置の加工パイプ直径範囲は80〜252mm、最大加工肉厚は15mmに達し、カッターヘッドの回転速度は16R/minです。

Q: どのようなパフォーマンス上の利点がありますか?

A: 内部膨張方式でパイプをしっかりクランプします。ファスナーの調整には1つのサイズのレンチのみが必要です。固定パイプに対して刃物を回転させることで高い安全性を実現します。歪みがなく、バリがなく、きれいな切断は、高水準の溶接要件を完全に満たします。複数の電源オプションが利用可能です。電源のない現場での可変電圧モーターまたはエンジン駆動。

Q: 適合するパイプ材質は何ですか?

A: プラスチックパイプ、銅、真鍮、鉄、炭素鋼、アルミニウム、高級鋼、高級ステンレス鋼、チタンなどに適しています。

Q: 現場での緊急修理プロジェクトに適しているのはなぜですか?

A：軽量で持ち運びが容易で、現場での大径切断に優れた性能を発揮します。さまざまな地域向けの異なる電圧モーター、またはオフグリッドの屋外サイト向けのエンジン駆動など、複数の電源ソリューションが利用可能です。石油、石油化学、天然ガス、ボイラー、製薬、原子力発電、会場建設業界でパイプの設置や緊急メンテナンスのために広く導入されています。

アフターサービス

●パイプ端処理機の内部クランプは、12ヶ月の無料保証受け入れ日から、西安パイプラインの長年にわたるサービス理念と運用保証サービスの取り組みを実行します。

●保証期間内に機器が故障した場合、販売者は無料の技術相談およびメンテナンスサービスを提供します。電話返信は以内とさせていただきます2時間お問い合わせの場合は、以内に書面でご返答させていただきます。8時間。必要に応じてオンサイトのサービス担当者が派遣されます。以内に現場に到着します。24時間800km以内の距離の場合48時間800km以上の距離に対応。サービススタッフは、障害が解決されお客様が満足するまで現場を離れることはありません。

●保証期間終了後は以内に電話対応させていただきます。2時間サービス通知を受け取ったら。電話ガイダンスで障害が解決できない場合は、上記の期限に従って技術者を現場に派遣し、メンテナンスおよびトラブルシューティングを行います。
