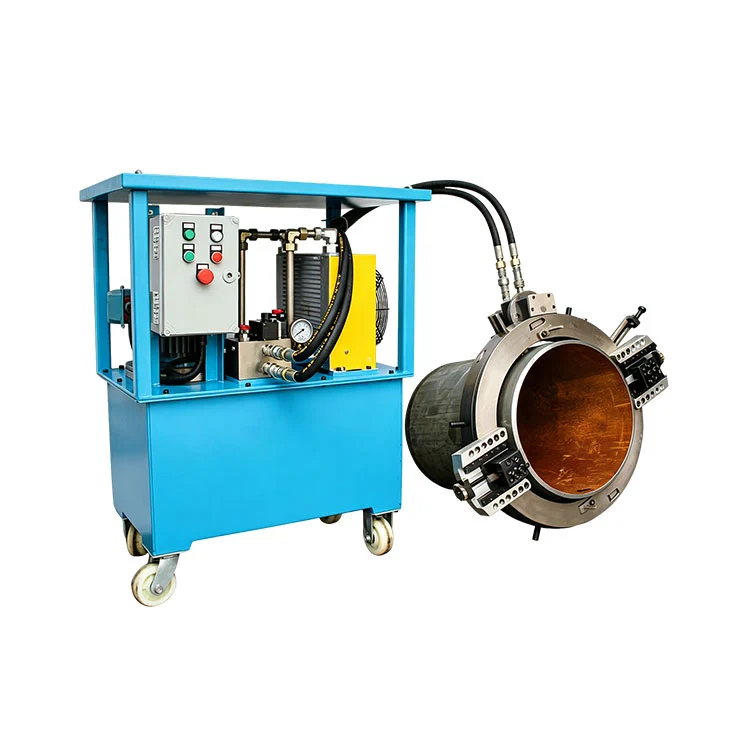

HB-7.5 標準油圧パワーカートと組み合わせると、7.5KW 油圧駆動外部クランプ切断面取り機は、完全なパイプ切断および面取りシステムを形成します。を装備7.5kWモーター, Yuken 固定容量型ベーンポンプと耐久性が高く応答性の高いカートリッジバルブ制御ユニットを備えたこのシステムは、油圧パイプカッター専用に構築されており、以下を含む国内外のブランドのパイプ切断装置と互換性があります。WACHS、Hytek、Tritoo.

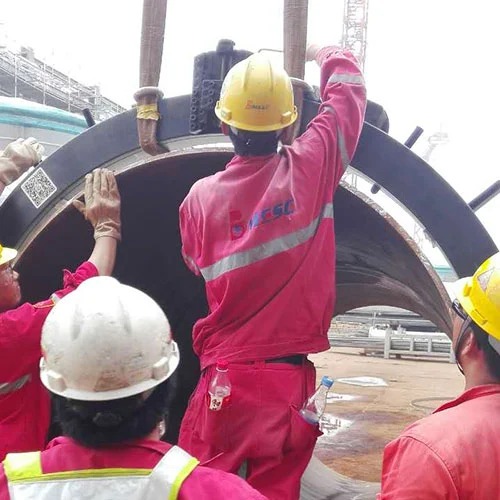

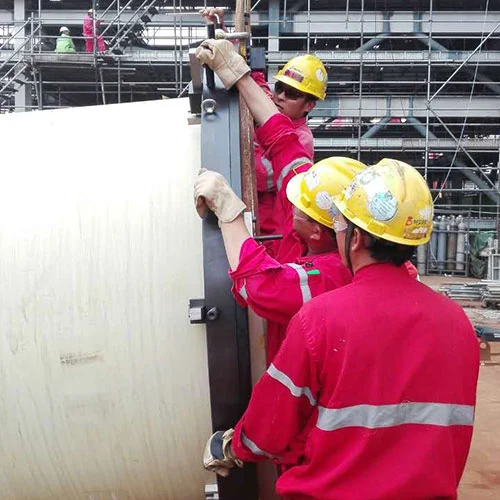

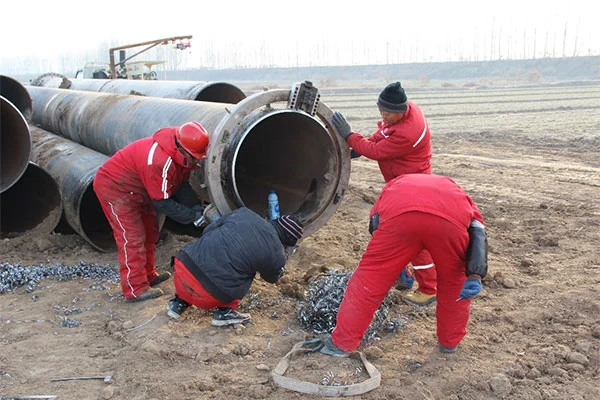

2 ピースのスプリット リング構造で構築された 7.5KW 油圧駆動の外部クランプ切断ベベル マシンは、パイプの外面に直接クランプします。 1 つのセットアップで切断と面取りの両方を実行します。現場での迅速な取り付けと取り外しにより、パイプラインに沿ったどこでも操作が可能になります。調整と確実なロックに必要な標準レンチは 1 つだけです。
純粋な冷間切断プロセスにより、パイプ本来の材料特性が維持されます。ツールは固定パイプに対して回転し、歪みやバリのないカットハイスペック溶接に最適です。カスタム ベベル ジオメトリは、さまざまなパイプ材料でサポートされています。
パイプ径をカバーΦ10～2500mm;パイプ寸法に応じて適切なモデルを選択してください。パイプライン、圧力容器、蒸気発生器のコンポーネントを処理します。石油化学、原子力、製薬、ボイラー、食品加工、建設、オフグリッドフィールドサービスを含む緊急修理プロジェクトに適しています。
自動フィードにより手動調整が不要になり、高スループットが実現します。軽量構造のため現場での大口径加工に最適です。耐久性の高い調整可能なベアリングと強化されたベースレースにより、堅牢な機械的安定性が保証されます。動力の選択: 電気モーターまたは内燃機関。プラグアンドプレイのクイックコネクタを備えたサーボモーターは、世界中のさまざまな現場条件に適応します。
| アイテム | 仕様 |
| 適用ベベルタイプ | V/I/U/ダブルVタイプ |
| 設置方法 | セグメントインストール / スルーインストール |
| 本体保証 | 2年 |
| クランプ方式 | 手動多点クランプ |
| クランプ方式 | ウェブクランプなし |
| 電力融通 | 油圧 / 電動 / 空圧 / サーボ |
HB-7.5 標準油圧パワー カートは、長年にわたる市場調査と包括的なユーザー フィードバックに基づいて慎重に設計、製造されたパイプ カッター用のコスト効率の高いパワー ユニットです。
によって駆動されます7.5kWモーター、制御には油研製固定容量型ベーンポンプと耐久性・応答性の高いカートリッジバルブを採用しています。
油圧パイプカッター用に特別に開発されたHB-7.5標準油圧パワーカートは、以下を含む国内外のブランドのパイプ切断機と互換性があります。WACHS、Hytek、Tritoo (米国).
| アイテム | 仕様 |
| 装備重量 | 270KG |
| モーター出力 | 7.5KW |
| オイルタンク容量 | 160L |
| 電圧 | 24V |
| 冷却モード | 空冷 |
| システム圧力 | 12Pa |
| 機械加工可能な肉厚 | ≤50mm |
| 梱包寸法 | 900×600×1100 |
| ポンプ制御タイプ | 負荷に敏感 |
| 油圧バルブ制御式 | Servo-proportional |
| 推奨オイル | 夏 46# / 冬 32# |
| 油圧モーターの速度 | 140-280rpm |
| ライン速度調整範囲 | 0～20m/分 |
| 最大出力トルク | 360NM |
| 適用電圧 | 380V/50HZ |
| 配線方法 | 三相5線式 |
| いいえ。 | 油圧モデル | 加工範囲 | 切断壁の厚さ | 送り速度 | 備考 |
| 1 | PH-89 | 25-89 | ≤150 | 0.07 | 電源交換可能 |
| 2 | PH-168 | 50-168 | ≤150 | 0.07 | 電源交換可能 |
| 3 | PH-219 | 60-219 | ≤150 | 0.07 | 電源交換可能 |
| 4 | PH-325 | 168-325 | ≤150 | 0.07 | 電源交換可能 |
| 5 | PH-377 | 219-377 | ≤150 | 0.07 | 電源交換可能 |
| 6 | PH-426 | 273-426 | ≤150 | 0.07 | 電源交換可能 |
| 7 | PH-508 | 355-508 | ≤150 | 0.07 | 電源交換可能 |
| 8 | PH-610 | 457-610 | ≤150 | 0.07 | 電源交換可能 |
| 9 | PH-762 | 610-762 | ≤150 | 0.07 | 電源交換可能 |
| 10 | PH-914 | 762-914 | ≤150 | 0.07 | 電源交換可能 |
| 11 | PH-1066 | 914-1066 | ≤150 | 0.07 | 電源交換可能 |
| 12 | PH-1219 | 1066-1230 | ≤150 | 0.07 | 電源交換可能 |
| 13 | PH-1542 | 1230-1542 | ≤150 | 0.07 | 電源交換可能 |
| 14 | PH-1800 | 1542～1800年 | ≤150 | 0.07 | 電源交換可能 |
A: フルシステムは、7.5KW 油圧駆動外部クランプ切断ベベルマシン本体、HB-7.5 標準油圧パワーカート、高圧ホースおよびクイックカップリングアセンブリで構成されています。メインマシンはパイプのクランプ、切断、面取りを行い、HB-7.5 油圧パワーカートは独立した油圧源として機能し、メインユニットに油圧動力を供給します。
A: からのパイプ径をカバーします。Φ10mm～2500mm実際のパイプサイズに応じてモデルを選択します。炭素鋼、ステンレス鋼、合金鋼、銅、アルミニウム、チタン、および特定のプラスチックパイプと互換性があります。冷間加工プロセスにより、元の材料の特性が変化することはありません。
A: サポートしていますU ベベル、シングル V、ダブル V、J ベベル プロファイル。ご要望に応じて、標準以外の寸法や特殊なベベル形状もカスタムメイドできます。バリや歪みのないパイプ端が製造され、直接溶接の準備が整います。
A: はい。油圧パイプ カッター専用に設計された HB-7.5 標準油圧パワー カートは、以下を含む国内および国際の主流の油圧パイプ カッター ブランドと互換性があります。WACHS、Hytek、Tritoo (米国).
A: 外部クランプのオンサイト加工ユニットとして、石油化学、原子力、製薬、ボイラー、水処理、造船、発電、建設、緊急修理プロジェクトで広く使用されており、オフグリッド現場条件でも動作できます。
7.5KW 油圧駆動外部クランプ切断ベベルマシンは、優れた環境適応性を備え、さまざまな通常の作業条件下で安定して動作します。温度や湿度の一定の変動や軽微な振動にも耐えることができるため、通常の動作条件下で外部要因によって性能や耐用年数が損なわれることはありません。一方、その構造設計、材料の選択、および保護対策は現場の設置条件に適合しており、安全で信頼性の高い長期的な動作を保証します。
電源：380V、50Hz
高度：< 1000m
周囲温度:0～45℃（屋内動作）
相対湿度:最大日平均相対湿度 90%
震度：グレード VII 以下
