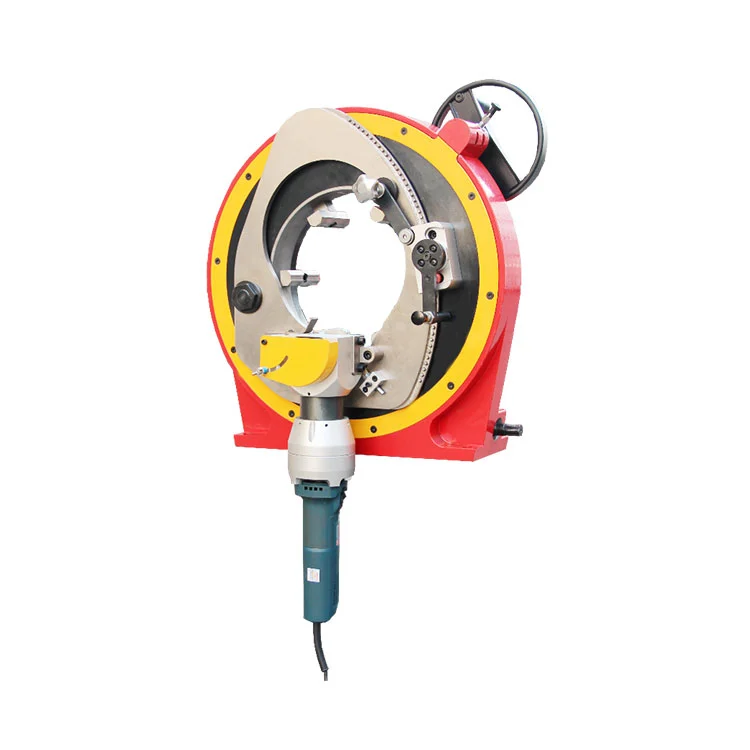

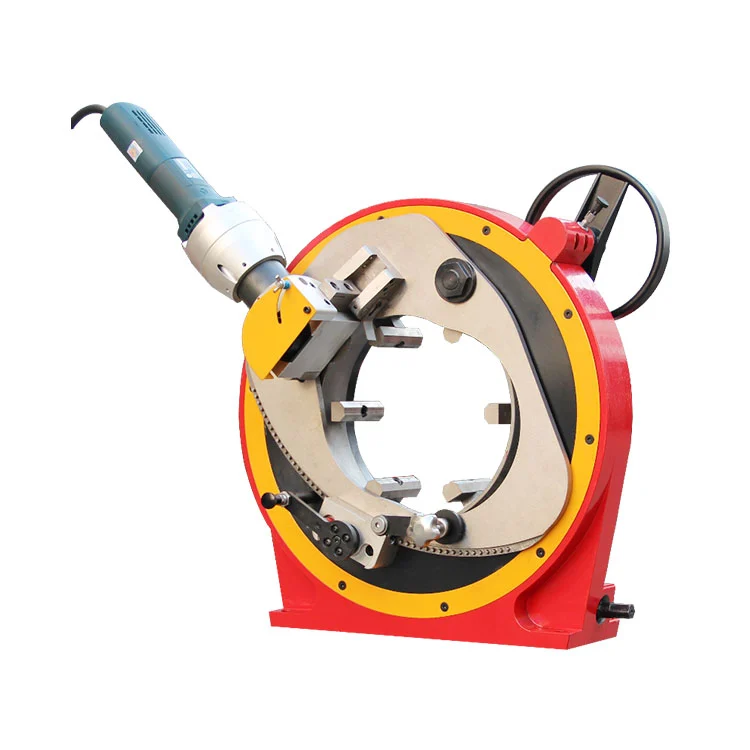

軽量遊星パイプ切断機

1050W モーターを搭載した軽量遊星パイプ切断機は、強力なパワーを発揮し、自動溶接基準を満たす垂直度の高い切断面を生成します。パイプ肉厚1mmから8mmまで対応します。専用の HSS シリーズブレードを装備しており、ドイツの +GF+ およびフランスの AxxAIR パイプ カッターとも互換性があります。高級工具鋼とコバルト合金鋼から特別なプロセスを経て製造されたブレードは、さまざまな標準的な金属材料を切断できます。

プラネタリー型の主なメリット

• 広いクランプ範囲、補助クランプは不要
• 耐久性のある装備。主回転部にはメンテナンスフリーのオイルフリーベアリングを採用
• 刃の交換が早くて操作が簡単
• 刃が切断点に近い位置にあるため、短いパイプの加工が可能
• デュアルヘッドブレード取り付け設計によりエルボの切断が可能
• マルチジョークランプによりパイプの変形を防止
• 速度調整可能な輸入モーター
• 切り粉詰まりしにくいローラー送り機構
• 柔軟な操作のための大型ハンドル設計

製品の特徴

モーター構成: さまざまなパイプ壁の厚さに合わせてモーター速度を可変。空冷および温度制御保護機能を備えており、長寿命を実現します。

切断と面取りプロセス: ブレードは最適な 1 点で内側から外側に切断します。機械を作業台に取り付け、パイプをクランプし、切断/面取りツールを 1 回回転させて切断または面取りを終了します。パイプの面取りには、特別な遊星面取りツールを使用できます。

クランプと調整：多点クランプによりパイプの変形を防ぎます。パイプ径は数秒以内に素早く調整できます。

切断品質：切断端の直角度が高く、自動溶接の要求に応えます。

ブレード仕様：ブレードの交換が素早く行えます。 HSS ブレードは、ドイツの GF+ およびフランスの AXXAIR CC120 パイプ カッターと互換性があります。特別なプロセスを経た高級工具鋼とコバルト合金鋼で作られており、あらゆる標準的な金属材料に適しています。

適用範囲: この軽量遊星パイプ切断機は、ステンレス鋼、炭素鋼、合金鋼、その他の金属を加工します。石油化学、電力、造船、水処理、醸造所、飲料、乳製品、製薬業界で広く応用されています。

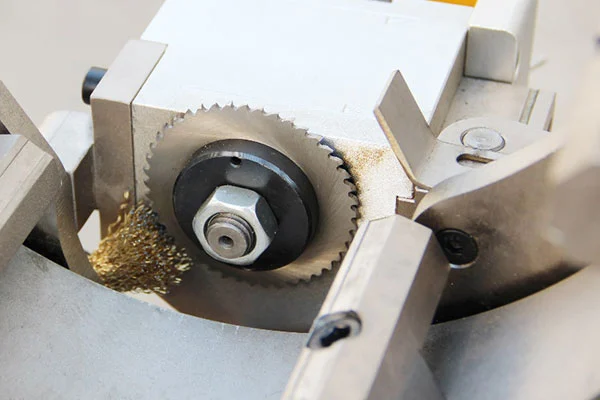

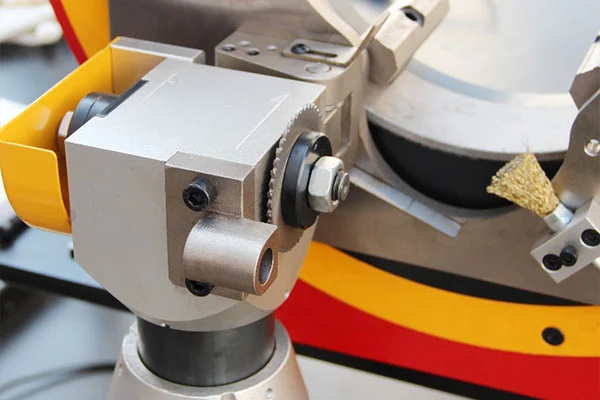

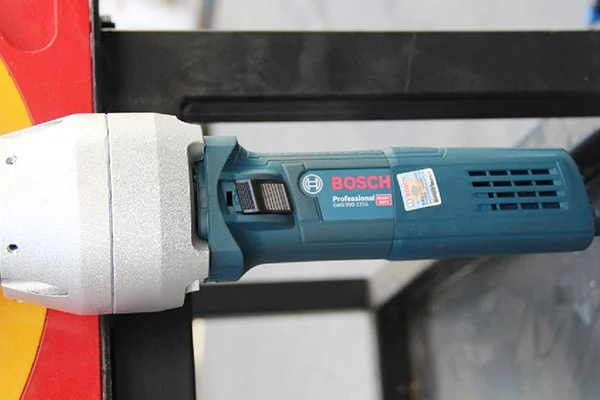

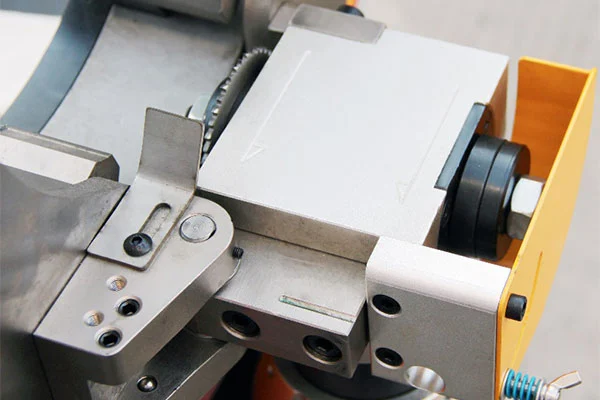

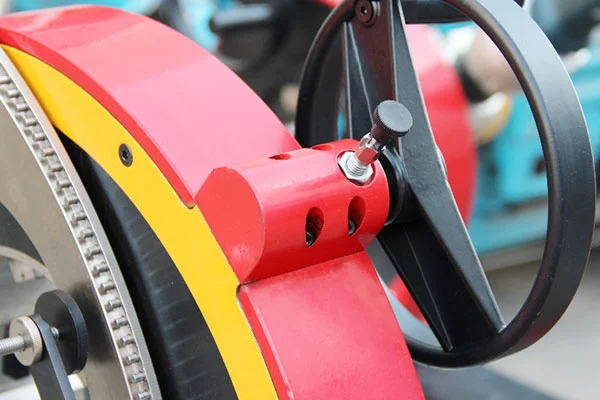

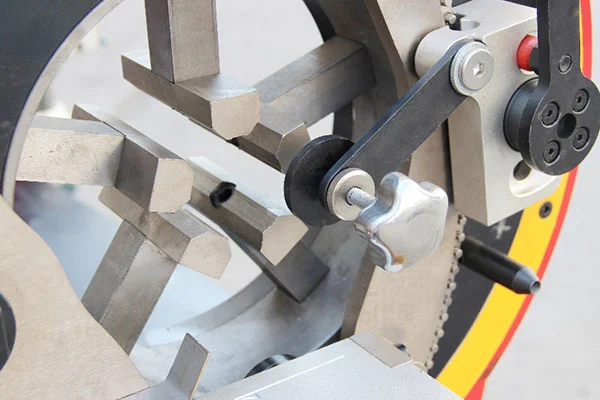

詳細図

技術的パラメータ

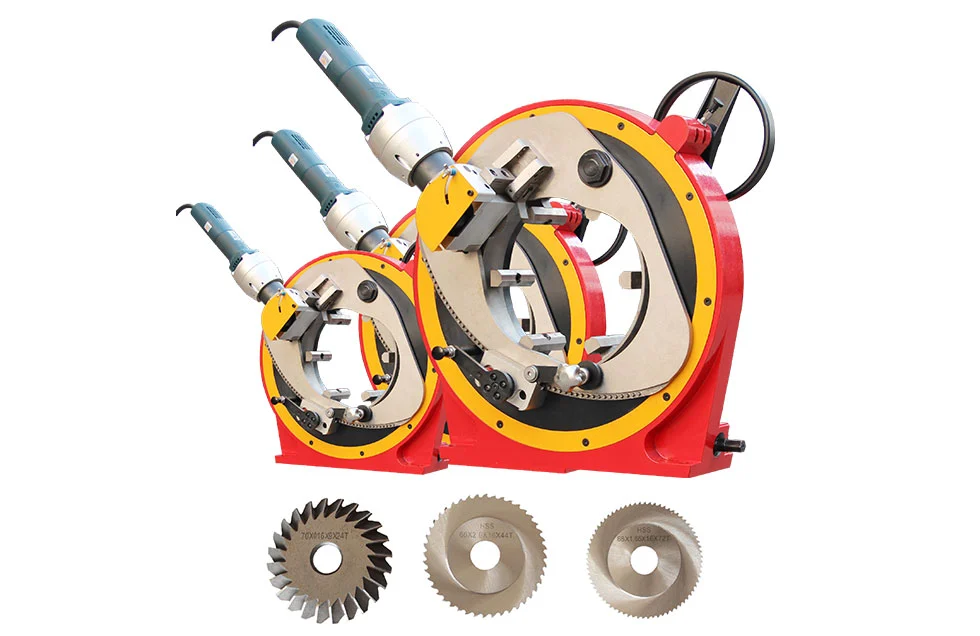

軽量遊星パイプ切断機（X-120T）

軽量遊星パイプ切断機（X-170T）

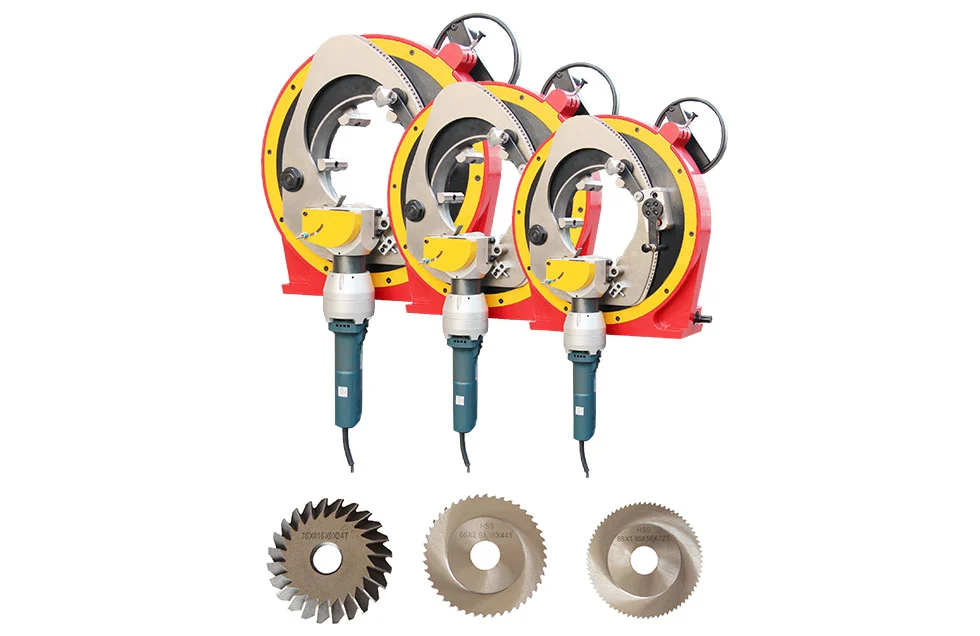

軽量遊星パイプ切断機（X-220T）

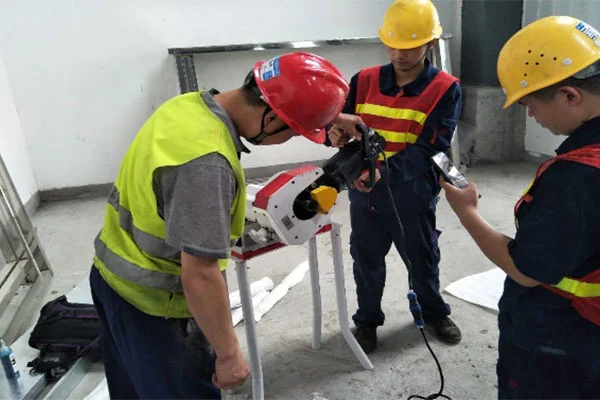

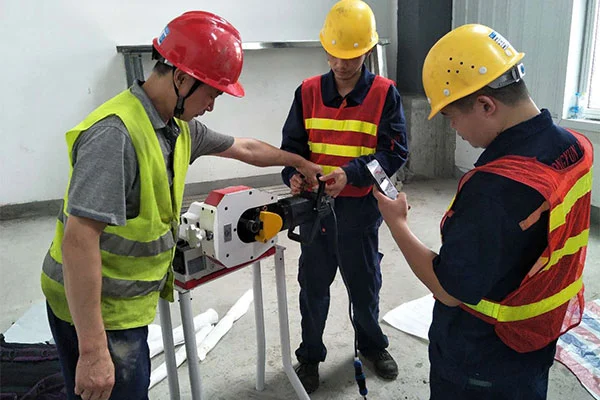

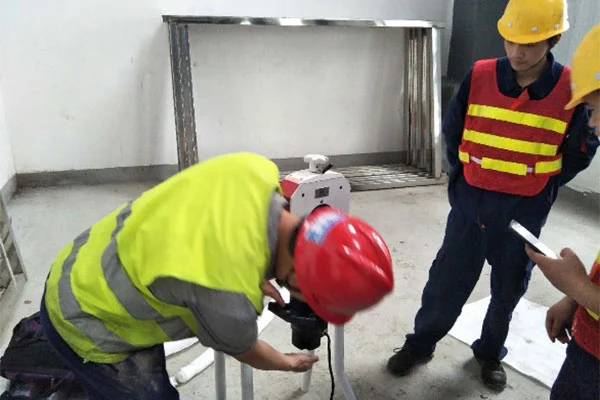

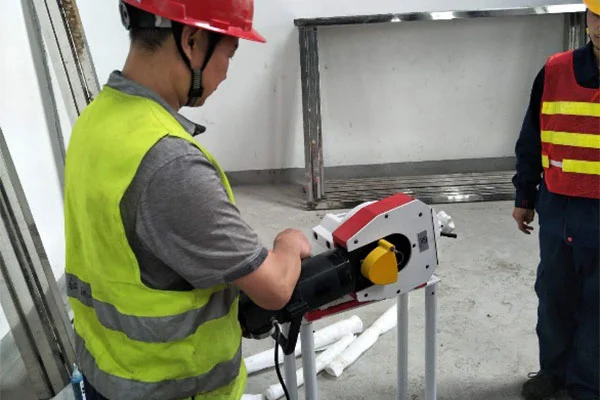

現場での応用事例

よくある質問

Q：遊星パイプカッタの機種選定における加工範囲はどのくらいですか？

A: この軽量遊星パイプ切断機は、幅広いパイプ径範囲をカバーします。モデル X-120T は 13mm ～ 120mm のパイプ直径に対応します。 X-170Tは20mmから170mmまで。 X-220Tは60mmから220mmへ。

Q: この遊星パイプカッターの主な利点は何ですか?

A: 軽量遊星パイプ切断機は補助クランプを必要とせず、広いクランプ範囲を備えています。主回転機構にはメンテナンスフリーの無給油ベアリングを採用し長寿命です。マルチジョークランプによりパイプの変形を防ぎます。刃の交換が素早く行えます。ブレードは切断点の近くに配置され、短いパイプを加工できます。また、デュアルヘッドブレード設計によりエルボ切断が可能です。輸入可変速モーターを搭載し、切りくず詰まりに強いローラー送り構造と、柔軟な操作性を実現する大型ハンドルを採用しています。

Q: 完成したカットの品質についてはどうですか?切断したパイプ端を自動溶接に使用できますか?

A: 遊星一点裏返し切削を採用しており、直角度が高くバリのない切断面が得られます。多点クランプによりパイプの変形を防ぎます。機械加工されたパイプ端は自動溶接の要件を完全に満たしています。

Q: このパイプカッターに適合する刃の特徴は何ですか?

A: ドイツの +GF+ およびフランスの AxxAIR パイプ カッターと互換性のある専用の HSS シリーズ ブレードを標準装備しています。高級工具鋼とコバルト合金鋼を特殊加工して作られており、あらゆる種類の標準的な金属材料を切断できます。
